| ブランド名: | LHTI |
| モデル番号: | LH-01 |
| MOQ: | 在庫で、サンプルは利用できる;そうでなかったら在庫で、各サイズの100kgs |
| 価格: | USD $19.5-$28.5 / kg |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの10000のキログラム/キログラム |
軽量チタンチューブ重量対鋼鉄チャート
チタンチューブの代金を支払うのは2つの特性だけで、それ以外は何もありません。最初の特性は密度です。鋼鉄の毎立方センチメートルあたり7.85グラムに対し、4.51グラムなので、チタン製の同じチューブの重量は半分強になります。2番目の特性は、チタンが海水、ブライン、湿った塩素でピッティングしないことです。これは、コーティング、抑制剤、壁の腐食許容値が不要であることを意味します。これらを組み合わせると、ステンレス鋼製のものよりも軽量で薄肉のラインを作ることができます。これらのチューブはGr1およびGr2で、外径9.52 mmから38.1 mm、コイルまたは直管、海洋、化学、航空宇宙、計器用途向けです。
軽量チューブデータ
| グレード | Gr1およびGr2、熱塩化物用Gr7 |
| 外径 | 9.52、12.7、15.9、19.1、25.4、32、33.4、38.1 mm |
| 肉厚 | 0.3 mmから10 mm、その他のサイズは注文に応じて |
| 長さ | コイルまたは直管1200 mmまで、それ以上はリクエストに応じて |
| 密度 | 毎立方センチメートルあたり4.51 g |
| 引張強度 | Gr1 約240 MPa、Gr2 約345 MPa |
| 状態 | 焼きなまし、リクエストに応じて応力除去 |
| 規格 | ASTM B338、肉厚が大きい場合はASTM B861 |
| 用途 | 海洋、化学、航空宇宙、医療、計器ライン |
他の材料に対するメートルあたりの重量
| 材料 | 密度 g/cm3 | 25 x 1.2 mmチューブ、kg/m |
|---|---|---|
| チタンGr2 | 4.51 | 0.041 |
| ステンレス鋼316L | 8.00 | 0.072 |
| 二相ステンレス鋼 | 7.80 | 0.070 |
| 銅ニッケル90/10 | 8.94 | 0.080 |
| チタン、9.52 x 0.5 mm | 4.51 | 0.006 |
比較は意図的に同じサイズで行われます。なぜなら、ラインはどのように指定されるからです。25 x 1.2 mmのチタンチューブは、1メートルあたり約0.041 kgの重量で、316L製の同じチューブは1メートルあたり約0.072 kgで、約43パーセントの節約になります。9.52 x 0.5 mmの小さな計器ラインでは、数値は1メートルあたり0.006 kgと0.011 kgです。海洋排気やオフショアスキッドで数百メートルが関わる場合、節約はパイプ自体だけでなく、サポート鋼にも現れます。
重量だけではない違い
チタンはモリブデンとの合金化ではなく、安定した酸化皮膜を形成することで塩化物を耐性するため、常温の海水でピッティングせず、316Lを高価にし、温かいブラインでもまだ限界的な6パーセントのモリブデンを必要としません。また、海洋システムを清潔に保つために使用される塩素水にも耐性があり、銅ニッケルとステンレス鋼の両方が苦労する場所です。尊重すべき唯一の限界は、熱濃塩化物であり、その場合、Gr2ではなくGr7が適切なグレードです。
比強度と振動
引張強度を密度で割ると、チタンは約76 kN m/kg、316Lは約25となり、薄肉チタンチューブが、より重いステンレス鋼ラインをひび割れさせる振動に耐えられる理由です。軽量チューブは、ランの固有振動数を高め、ポンプやエンジンの調和から遠ざけ、ハンガーやそれらを支える構造への負荷を軽減します。航空機の油圧および計器ラインでは、これらの2つの効果は耐食性と同じくらい重要です。
重量と腐食が出会う場所
両方の特性を同時に指定する用途は、設計すべきものです。海水冷却および淡水化ヘッダーは、熱伝達を維持するのに十分な薄さの壁で塩化物耐性が必要です。オフショアおよび船上排気およびスクラバーラインは、水面上の低重量が必要です。化学薬品注入および塩素ラインは、腐食許容値を必要としない材料が必要です。航空宇宙油圧および医療機器チューブは、圧力容量よりも、小径、タイトな公差、きれいな内径を必要とします。
初期費用対ライフサイクル
チタンはステンレス鋼よりもキログラムあたりのコストが高く、メートルあたりのコストは、必要量が少ないため、示唆されるほど高くはありません。ケースはラインの寿命で決まります。更新するコーティングなし、投与する抑制剤なし、壁に追加する腐食許容値なし、そして通常はチューブではなく継手によって決まるサービス寿命です。ピッティングのために数年ごとにラインが交換される場合、チタンバージョンは2回目の交換でしばしば安価になります。
軽量チューブの注文
外径、肉厚、グレード、長さ、試験で引用してください。例：25.4 mm OD、1.2 mm肉厚、Gr2、6 m直管、焼きなまし、渦電流試験済み。重量が推進力となる場合は、ミルが保持できる肉厚公差を要求してください。なぜなら、薄いチューブのプラス10パーセントの肉厚は、節約分の一部を測定可能な形で戻してしまうからです。塩化物レベルが高い場合は、その旨を伝えてください。そうすれば、Gr2の代わりにGr7を引用できます。

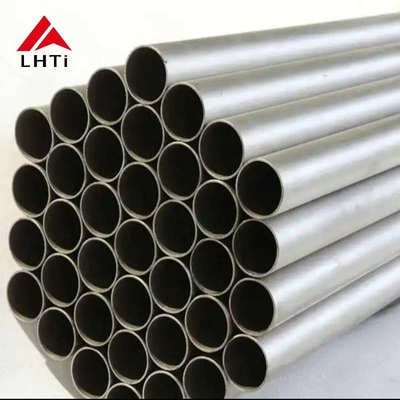

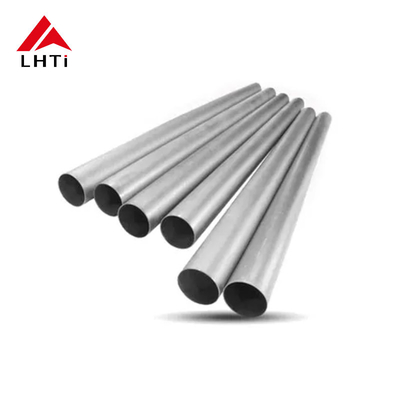

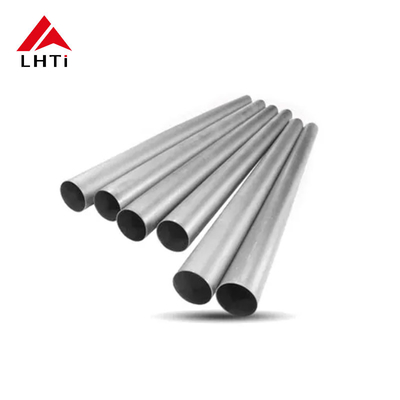

製品画像
