| ブランド名: | LHTI |
| モデル番号: | LH-01 |
| MOQ: | 在庫で、サンプルは利用できる;そうでなかったら在庫で、各サイズの100kgs |
| 価格: | USD $19.5-$28.5 / kg |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの10000のキログラム/キログラム |
高圧システム用研磨チタンチューブ
高圧ラインでは、チューブの内径は見た目の表面ではありません。内面のあらゆる工具痕、傷、介在物は応力集中源であり、疲労亀裂が発生する場所であり、汚染物質が隠れる場所でもあります。研磨はこの層を除去し、その違いは油圧ラインの疲労寿命とガスシステムの清浄度に現れます。これらのチューブは、Ra 0.8 以上に研磨され、外径 5 mm から 114 mm、肉厚 0.3 mm から 10 mm、最大 1200 mm にカットして供給されます。
研磨チューブデータ
| グレード | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| 規格 | ASTM B338 シームレス、ASTM B861 肉厚パイプ |
| 外径 | 5 mm ～ 114 mm |
| 肉厚 | 0.3 mm ～ 10 mm |
| 長さ | 最大 1200 mm にカット、それ以上は要相談 |
| 表面 | 内外面研磨、標準 Ra 0.8、ご要望により Ra 0.4 |
| 公差 | 外径 ±0.05 mm、肉厚 ±10% |
| 直角度 | 1 mm/m |
| 試験 | 水圧、渦電流、寸法レポート |
内径が研磨される理由
チタンは重量比で高い疲労強度を持っていますが、その強度は表面に欠陥がない場合にのみ実現されます。引き抜きベンチからの円周状の傷はノッチとして機能し、応力集中係数が 2 または 3 の場合、チューブの疲労限度は母材の数値から低下します。研磨はこの乱れた層と傷を除去し、部品は試験証明書の材料のように振る舞います。研磨された内径は汚れも遅く、より完全に清掃されるため、高純度および酸素ラインがこのように指定される理由です。
内径の研磨方法
直管は、回転工具に研磨メディアを使用して機械的に研磨するか、内径が均一でバリがない必要がある場合は電気化学的に研磨します。電気化学研磨は原子ごとに金属を除去し、研磨剤を埋め込まないため、酸素サービスに適しています。機械研磨はより速く安価ですが、チューブが適切にフラッシュされない場合、メディアの残留物を残す可能性があります。どちらの方法を使用しても、粗さはロットごとにサンプルで測定され、研磨は金属を除去するため、その後肉厚がチェックされます。肉厚 0.3 mm ではあまり余裕がありません。
圧力、肉厚、定格
チューブの場合、圧力能力は肉厚に従います。許容応力 138 MPa のバーロウ関係を使用すると、肉厚 2 mm の外径 25 mm チューブは約 22 MPa になり、肉厚 1 mm の同じチューブは約 11 MPa になります。これらの数値はチューブを表しており、システムを表しているわけではありません。ねじ、フレア、溶接端、曲げはすべて定格を低下させ、ラインは最も弱い接合部と同じくらいしか強くありません。研磨されたチューブが研磨後に曲げられる場合、曲げは再研磨する必要があります。成形によって内径が再び傷つくためです。
公差は仕様の一部です
研磨されたチューブが継手に合わないとスクラップになります。外径は研磨されたサイズで ±0.05 mm に保たれるため、フェルールと O リングのグランドは運ではなく直径でシールされ、肉厚は ±10%、直角度は 1 mm/m に保たれるため、長さ 1200 mm は直線で収まります。端は直角にカットされ、内外が面取りされています。内径のバリは汚染源であり、次の組み立て時に発生する傷であるためです。
酸素および高純度ガス用の清浄度
チタンは酸素サービスに使用できる数少ない金属の 1 つですが、表面が清潔である場合に限ります。炭化水素の残留物、指紋、機械油は高圧酸素ラインで燃焼するため、その用途向けの研磨チューブは脱脂され、脱イオン水でリンスされ、乾燥され、両端がキャップされます。キャップは溶接または取り付けの直前まで取り付けられており、証明書には洗浄方法が記録されているため、エンドユーザーは製造後に繰り返すことができます。
研磨チューブの注文
外径、肉厚、グレード、長さ、表面粗さ、試験で引用してください。例: 外径 25 mm、肉厚 2 mm、Gr2、1200 mm、内面 Ra 0.4、水圧試験済み。チューブが納品後に曲げられるかどうかを述べてください。研磨前に曲げると、曲げ部分の仕上げが無駄になるためです。また、内径または外径が重要な表面であるかどうかを述べてください。両方を研磨すると、ほとんどのラインでコストが 2 倍になり、利点はほとんどないためです。

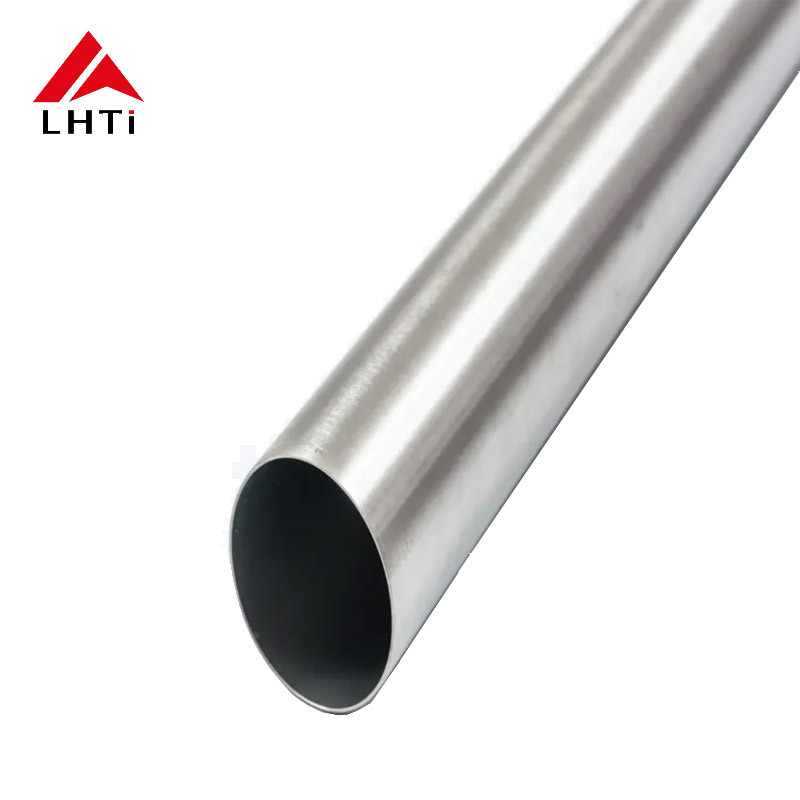

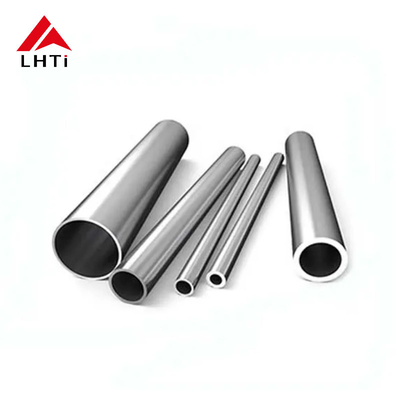

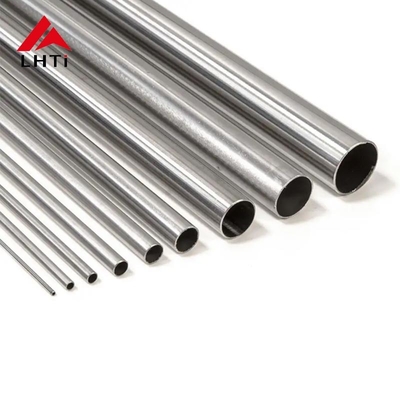

製品画像
