| ブランド名: | LHTi |
| モデル番号: | チタニウムの棒 |
| MOQ: | 200個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T |
| 供給能力: | 100~200トン/月 |
Gr2チタンバー ASTM B265 軽量設計
重量は、運搬、加速、または持ち上げなければならないあらゆる場所でコストになります。ASTM B265のGr2チタン丸棒は、鋼の4.51 g/cm3に対して7.85 g/cm3、銅合金に対して約8.9 g/cm3の密度を持ちます。そのため、それから作られた部品は、腐食許容値を考慮する前の鋼の同じ部品よりも約43パーセント軽くなります。これらのバーは、焼きなまし状態で直径3 mmから200 mmまであり、このページでは節約がどこから来て、どこから来ないのかを説明します。
密度差の価値
この表は、同じ用途で通常使用される材料間の、直径20 mmの丸棒1メートルの質量を比較しています。この数値は単純な幾何学です。断面積×密度。節約は比例しているため、6 mmのファスナーブランクや150 mmのシャフトにも当てはまります。
| 材料 | 密度 g/cm3 | 20 mmバーの重量 kg/m | Gr2に対する重量 |
|---|---|---|---|
| Gr2チタン | 4.51 | 1.42 | 100% |
| Gr5チタン | 4.43 | 1.39 | 98% |
| 炭素鋼 | 7.85 | 2.47 | 174% |
| 316ステンレス鋼 | 8.00 | 2.51 | 177% |
| 銅ニッケル | 8.90 | 2.80 | 197% |
| アルミニウム6061 | 2.70 | 0.85 | 60% |
軽いからといって必ずしも硬いわけではない
Gr2の弾性率は約105 GPaで、鋼の約半分です。したがって、同じ直径のバーは同じ荷重下で約2倍たわみ、同じ直径のシャフトは曲げ剛性とねじり剛性が低くなります。通常の解決策は、たわみが許容範囲になるまで直径を増やすことです。チタンは単位体積あたり43パーセント軽いので、より大きなチタン断面は鋼のものよりもまだ軽いです。比較表は、設計者がそのトレードオフを行うために必要な数値を示しています。
| 特性 | Gr2チタン | 構造用鋼 | 設計上の結果 |
|---|---|---|---|
| 密度 | 4.51 g/cm3 | 7.85 g/cm3 | 同じ断面で43%少ない質量を運ぶ |
| 引張強度 | 345 MPa min | 400 MPa typical | 同等なので、強度が制限になることはめったにない |
| 降伏強度 | 275 MPa min | 235～355 MPa | 低い弾性率で設計する |
| 弾性率 | 105 GPa | 200 GPa | 同じ断面でたわみが約2倍になる |
| 熱膨張 | 8.6 x 10-6 / K | 12 x 10-6 / K | 熱サイクルでの動きが少ない |
| 腐食許容値 | 不要 | しばしば1.5～3 mm | 壁が薄くなり、さらに重量が節約される |
重量節約が倍増する場所
通常、3つの効果が基本的な密度利点を補完します。第一に、チタンは腐食許容値を必要としないため、湿った部品や海洋部品は鋼の同等品よりも薄い壁で設計できます。第二に、質量が低いということは慣性が低いことを意味し、回転または往復部品を加速するために必要なトルクと電力が減少し、停止時間が短縮されます。第三に、支持、ブラケット、および持ち上げ装置は、部品自体が軽くなるとすべて小さくなり、その二次的な節約はしばしば最初のものと同じくらい大きくなります。
Gr2が適切な選択肢となる場合
Gr2は、約99.2パーセントのチタン、最大0.25パーセントの酸素、最大0.3パーセントの鉄を含む市販の純チタンです。これは、塩化物、海水、次亜塩素酸塩、または希釈された酸化酸にもさらされる重量が重要な部品に選択されます。なぜなら、このグレードはコーティングや陰極保護なしでこれらの媒体に耐性があるからです。標準的なTIG溶接でアルゴン下で溶接でき、容易に成形できるため、組み立てられたブラケットやフレームに適しています。同等の重量でより多くの強度が必要な場合はGr5が次のステップであり、最大の成形性が必要な場合はGr1です。
供給状態と検査
バーは焼きなまし、冷間引き、または研削状態で供給され、研削材の直径公差は0.005 mmまで、硬度は約HV200です。各溶解は引張試験を受け、化学組成がチェックされ、圧力部品または持ち上げ部品に機械加工されるバーについては、超音波検査がリクエストに応じて利用可能です。証明書には溶解番号、状態、測定値が記載されているため、重量計算を特定のバッチに結び付けることができます。
注文と梱包
直径、長さ、状態、公差、標準で引用してください。例：30 mm Gr2 ASTM B265 焼きなまし、研削 h9、3000 mm。バーは、仕上げを保護するためのセパレーターを備えた合板ケースに梱包され、グレード、溶解番号、サイズでマークされ、ミル証明書とともに発送されます。

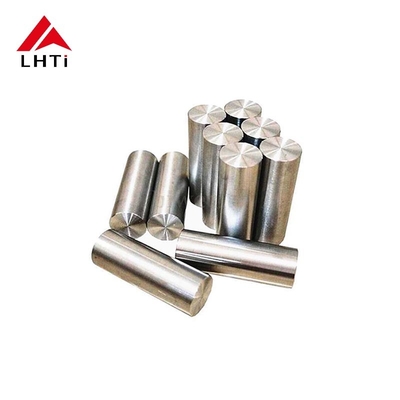

製品画像
