| ブランド名: | LHTi |
| モデル番号: | チタニウムの管 |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 100~200トン/月 |
グレード9チタンチューブ ASTM B338 高温
グレード9、またはTi-3Al-2.5Vは、純チタンが高温で弱くなるため、また完全なTi-6Al-4V合金が薄肉チューブに引き抜くのが困難なため存在します。3パーセントのアルミニウムと2.5パーセントのバナジウムの添加により、引張強度は約620 MPaに向上し、コールドピルガリングや曲げに必要な延性を維持します。このチューブはASTM B338に準拠したシームレスで、外径10 mmから57 mm、ラインが温かい場所での使用のために焼きなましされています。
グレード9がグレード2とグレード5の間に位置する場所
グレード2は、優れた延性と耐食性を持ち、引張強度約345 MPa、降伏強度275 MPaです。グレード5、Ti-6Al-4Vは、引張強度895 MPa、降伏強度828 MPaに達しますが、成形が硬く、薄肉には熱間加工が必要です。グレード9は、引張強度約620 MPa、降伏強度483 MPa、伸び15パーセントで中間位置にあり、同じ肉厚でグレード2の約2倍の圧力を保持でき、標準的なチューブ工具で冷間引き、曲げ、フレア加工が可能です。
チューブデータ
| グレード | グレード9、Ti-3Al-2.5V、UNS R56320 |
| 規格 | ASTM B338、ASTM B861（配管として）にも供給 |
| タイプ | シームレス、冷間加工、焼きなまし |
| 外径 | 10 mmから57 mm |
| 肉厚 | 0.5 mmから5 mm、注文に応じて |
| 引張強度 | 約620 MPa以上 |
| 降伏強度 | 約483 MPa以上 |
| 密度 | 4.48 g/cm3 |
| 試験 | 水圧、渦電流、平坦化、フレア |
熱に耐える強度
チタンはアルミニウムよりも高い温度まで弾性率を維持し、同等のコストのほとんどのステンレス鋼グレードよりも高い温度まで強度を維持します。グレード9は通常、連続使用で約300℃まで使用されます。それ以上では、クリープが引張強度よりも設計上の問題となるため、許容応力は室温データシートではなく、適用されるコードから取得する必要があります。熱膨張率は約9 µm/mKで、ステンレス鋼よりも低いため、高温ラインはサポートでの移動が少なく、フランジ接合への応力が少なくなります。
チタンは、健全な酸化膜が存在する間のみ酸化に抵抗します。空気中では、膜は約600℃まで保護性を維持しますが、高圧酸素または水素含有流体では、使用限界ははるかに低くなり、ヘッドライン温度ではなく流体に対して確認する必要があります。
鍛造、プレス、冷間加工
圧力ライン用のチューブは、端部を鍛造・プレスし、接続部を機械加工して仕上げられることが多く、結晶粒の流れが形状に沿うようにし、切断されないようにします。冷間引きチューブは、パス間に焼きなましされ、ラインが振動や熱サイクルを受ける場合は、曲げやフレアの後には応力除去が必要です。切断、バリ取り、マーキングは、鉄分が表面に埋め込まれるのを避けるために、専用のチタン工具で行われます。
使用箇所
航空宇宙分野の油圧ラインは典型的な用途であり、グレード9チューブは鋼のわずかな重量で3000 psiを伝送します。同じチューブは、計装ラインやインパルスライン、オフショア油圧システム、医療用ガスマニホールド、高性能自転車フレーム、そしてグレード2では圧力を保持するために重い肉厚が必要となる化学プラントでも使用されています。
注文と梱包
外径、肉厚、グレード、調質、試験パッケージを指定してください。例：25 mm x 1.5 mm グレード9 ASTM B338 焼きなまし、渦電流試験済み、6000 mm 直長。チューブはプラスチックキャップ付きの木製ケースで出荷され、各ケースにはロット番号とミル証明書が付いており、受け取り時に材料を追跡できます。

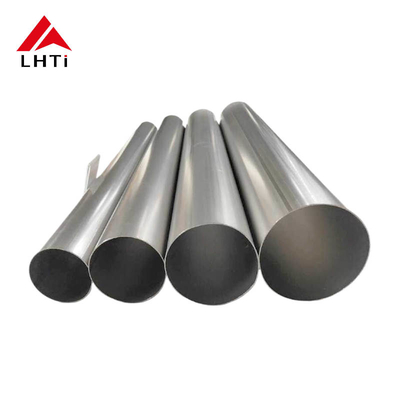

製品画像
