| ブランド名: | LHTi |
| モデル番号: | チタンフレンズ |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 100~200トン/月 |
DIN 2503 チタンプレートフランジ PN40 グレード1 グレード2 グレード7
DIN 2503 フランジは、ボアとボルト円を持つ平らなディスクであり、それ以外はありません。フェイスの後ろにハブがないため、部品はチタンプレートから切り出され、両面フェイス加工され、ドリル加工され、マーキングされます。これにより、チタンパイプを終端する最も安価な方法となり、PN40サービスではプレートが単に厚くなります。ラインが適度な温度で走り、ジョイントの近くでパイプが支持されている場合、プレートフランジはハブ付きフランジと同じ仕事を、加工時間のわずかな割合でこなします。
プレートフランジの製造方法
ブランクは水ジェットまたはプラズマで焼きなましチタンプレートから切り出され、ボアと外径が旋盤加工され、両面は0.1mm以内で平坦かつ平行に機械加工され、ボルト穴は治具からドリル加工されるため、パターンはボアと同心に保たれます。部品はプレートから始まるため、結晶粒の方向はフランジの平面にあり、これは曲げ荷重がかかるディスクの正しい配向です。厚さ60mmまでのグレード1およびグレード2プレートは通常在庫があるため、単一部品は数週間ではなく数日で機械加工できます。
プレート設計でPN40を指定する理由
PN40は、ハブを追加するのではなく、ボルト数とプレートの厚さを増やします。その結果、剛に支持されたラインでは良好に動作し、振動したり熱的に伸びたりするラインでは不良に動作する、硬くて重いディスクになります。配管解析でジョイントの曲げが示される場合、ハブ付きDIN 86030フランジまたはバット溶接ネックがより良い選択肢です。ジョイントがサポート上またはポンプケーシングに対して配置される場合、プレートフランジは十分であり、交換も安価です。
プレート、ハブ付き、溶接ネックの比較
| タイプ | 溶接 | 最適 | 制限 |
| プレートフランジ DIN 2503 | 2つのフィレット溶接、ハブなし | 支持ライン、低曲げ、タイトな予算 | 溶接トーは全曲げ応力を受ける |
| ハブ付きスリップオン DIN 86030 | ハブへの2つのフィレット溶接 | 振動、ポンプ吸引、熱移動 | より多くの加工、より高い単価 |
| 溶接ネック DIN 2633 | 全浸透バット溶接 | 高圧、サイクル負荷、重要ライン | パイプは正確な長さに切断する必要がある |
グレードとフェイス仕上げ
グレード1は低圧水および現場で溶接されるラインに選択されます。その高い延性は、フィットアップエラーを許容するためです。グレード2は、引張強さ345 MPa以上のほとんどの化学薬品および海水配管をカバーします。グレード7は、酸サービスを低減するために0.12〜0.25パーセントのパラジウムを追加し、同じラインが塩酸または熱塩化物ブラインを運ぶ場合に指定するグレードです。フェイスは全周ガスケット用に平坦、またはスパイラル巻きガスケットが使用される場合は2mmのライズフェイスで供給されます。ガスケットが引き裂かれずに食い込むように、仕上げは125〜250 AARHに保たれます。
注文に関する注意
サイズはDN10からDN500まであり、DN15からDN300は通常生産品として在庫があり、より大きなサイズは受注生産となります。各フランジには、グレード、サイズ、定格、および熱番号がマーキングされており、熱番号はEN 10204 3.1ミル証明書にリンクされています。フランジが取り付けられた後の溶接には、要求に応じて浸透探傷検査が提供され、DIN 2503の寸法レポートがすべてのロットに付属しているため、受け入れ検査でボルト円を再測定する必要はありません。

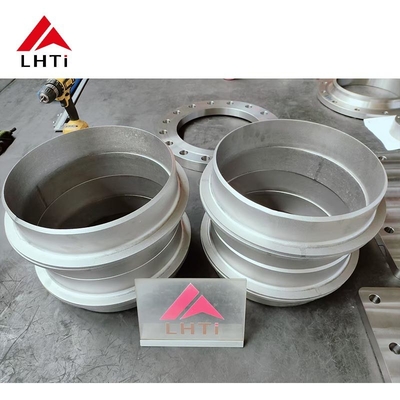

製品画像
