| ブランド名: | LHTi |
| モデル番号: | チタンフレンズ |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 100~200トン/月 |
ASME B16.5 タイタンスライドオンフレンズ 150級
スリップ・オン・フレンジは,現場にバック・ウェルディング・マシンなしでチタン・ラインを建設する必要がある場合の実用的な選択肢です.パイプは穴を通り,両側からフィレートされます.だからフレンジは,機械化された対極線に並ぶのではなく,目によって配置され,タックされていますこのページは,ASMEB16.5クラス150のバージョンをグレード1,グレード2およびグレード12でカバーし,ガスケット付きジョイントのための上昇面と全面ガスケットまたは鋳鉄とのペアリングのための平面面.
スリップ オン 関節 の 作り方
パイプの外径より約1mm大きく加工され,最大4インチのサイズで,フレンジがスライドされ,パイプ端が顔とフラッシュに戻されます.1つはハブの内側と1つは外側, 負荷を担う. 組み立ては,スローリング合体よりも強く,バット溶接よりもはるかに少ない準備を必要とします. パイプを正確な長さに切る必要はありませんので,スリップ・オン・フレンズは,現場の測定誤差を許容し,既存のラインで簡単に交換できます..
クラス150 ASME B16 に準拠する寸法5
| NPS | ディアの外だ | 厚さ | ボルト・サークル | スロット |
| 半インチ | 89mm | 11.2mm | 60.5mm | 4 × M12 |
| 1インチ | 108mm | 14.2mm | 79.5mm | 4 × M12 |
| 2インチ | 152mm | 19.1 mm | 120.7mm | 4 × M16 |
| 3インチ | 190mm | 23.9mm | 152.4mm | 4 × M16 |
| 4インチ | 229mm | 23.9mm | 190.5mm | 8 × M16 |
| 6インチ | 279mm | 25.4mm | 241.3mm | 8 × M20 |
| 8インチ | 343mm | 28.4mm | 298.5mm | 8 × M20 |
グレード選択
低圧水と海水では,柔らかさと溶接性が最も重要で,最低拉伸強度は240MPaで,グレード1が使用されます.グレード2は,最低引き力345 MPaと生産力275 MPaで一般的なパイプのための作業馬です.グレード12は,0.2〜0.4%のモリブデンと0.6〜0.9%のニッケルを加え,熱塩化物での減酸化酸および裂け攻撃に対する耐性を高めます.塩化水素の取り扱いおよびグレード2の穴がある熱交換器の接続のために指定すべきグレードです.0.12~0.25%のパラディウムを含有するグレード7は 最も攻撃的な環境で利用できます
面向,マーク,検査
2mm の上昇面と 125 から 250 AARH の仕上げで提供される,フラット面と全面のガスケット表面.各フラングは,グレード,サイズ,クラスと熱番号材料が工場証明書まで追溯できるように,熱番号は梱包リストに繰り返されます.ASME第5節への超音波と穿透剤試験は,要求に応じて利用できます.ASME B16 に基づいて,次元報告が発行されます..5 テーブルを各セットに

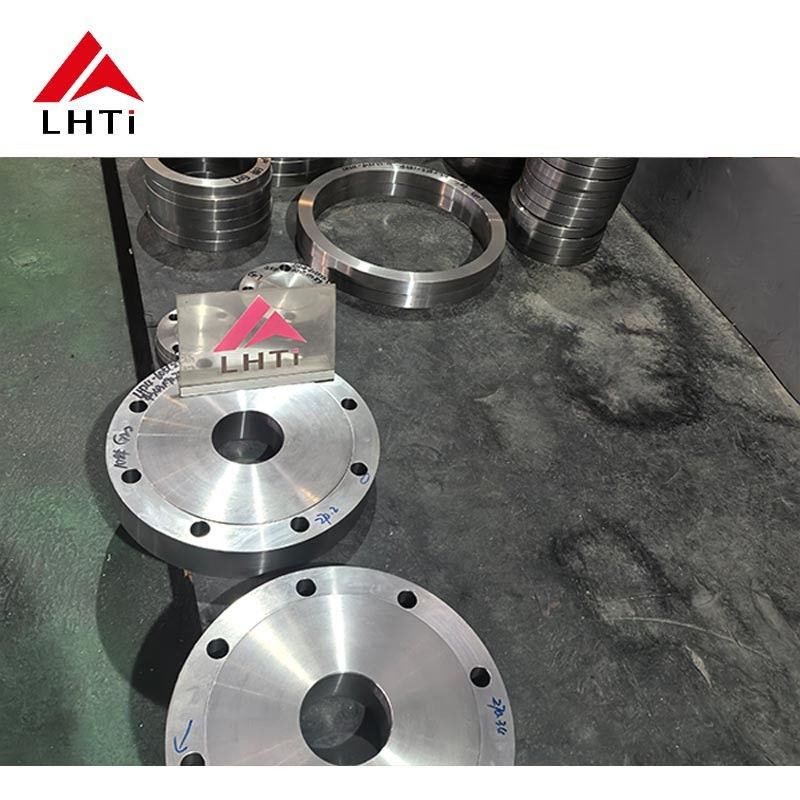

製品画像
