| ブランド名: | LHTi,China |
| モデル番号: | チタンフレンズ |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | L/C,D/P,D/A,ウェスタンユニオン,T/T マニーグラム |
| 供給能力: | 月に5000枚 |

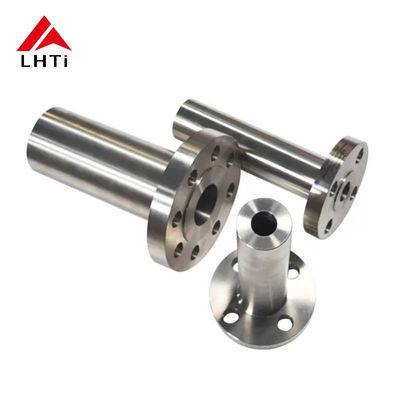

溶接首フレンズ ASME B16.5 化学産業用チタン式上昇面 WNRF 150級
私たちのチタンフレンズは 鋳造,鍛造,精密加工を含む様々なプロセスを用いて製造され, 品質と耐久性に関する厳しい業界基準を満たしています.カスタマイズされたサイズで入手可能このフレンズは,安全で漏れのない接続を保証するパイプラインシステムや設備に簡単に設置できます.
工学精度の最高水準を維持するために 特別に設計された タイタンのスレッドフレンズは 性能に優れています耐腐食性,高温,高圧 に 耐える よう に 設計 さ れ て いる要求の高い環境に適しています
安全な輸送を保証することは 私達にとって最優先です だからこそ私たちは 繊細な木製のケースとパレットに タイタンフレンズを詰め込むのですこのパッケージは,輸送中にフレンズを保護するだけでなく,到着時に操作と設置を容易にする.
タイタンのフレンジは,パイプライン,石油,化学などの様々な産業に応用されています.その他の設備タイタン固有の耐久性は,これらのフレンズがこれらの産業で流行する厳しい条件に耐えることを保証し,信頼性の高い長期的パフォーマンスを保証します.
結論として,私たちのチタン 溶接 ネック フレンジは,パイプライン,石油,および化学産業の要求のための究極のソリューションを代表します.精密エンジニアリング複雑な環境にも耐えられる 頑丈で漏れのない接続を 提供しています製品が定義する信頼性と耐久性を体験するために今日あなたのチタンフレンズを注文.
タイタンの合金には 優れた耐腐蝕性があり 特に海水や塩素や酸などの 攻撃的な環境では 高い強度/重量比も備えています航空宇宙に適したものです化学加工やオフショア用途
フレンズに使用される一般的なチタン合金には,グレード2チタン (商業的に純粋なチタン) とグレード5チタン (Ti-6Al-4V,強化強度のためにアルミニウムとバナジウムと合金) が含まれる.
タイタンのフレンズは,通常,ステンレス鋼が故障したり,高価で重い材料を必要とする環境で耐腐蝕性があります.
3ASME B16.5 グレード2 工業用チタンフラングス WNRFクラス150
2級チタンフレンズは高強度と絶妙な耐腐蝕性で有名です空気中の酸素と反応して表面に濃い酸化膜を形成するこの酸化チタン層は,強固な硬さと耐腐蝕性を持ち,他の化学元素とのさらなる反応を効果的に防止します.
これらの特性をもっと強化するために,我々のチタン製品は 特殊なピクルング処理を受けます.この処理には,チタン が,注意深く 構成 さ れ た 窒素 酸 と 水素 酸 の 溶液 に 浸かっ て いる こと が 含ま れ ます. 漬け込みプロセスはいくつかの重要な目的を持っています:
表面の滑らか:タイタンの表面を滑らかにし 表面の仕上げの厳格な要求を満たしますこの滑らかさ は,美学 的 な 魅力 を 増す だけ で なく,フレンズ を 設置 する 時 も 密着 を 促進 する.
オキシド層の厚さ:酸塩溶液は表面上のチタン酸化膜の厚さを増加させます.より厚い酸化層は,フレンズの耐腐蝕能力に大きく貢献します.腐食性のある環境に対して優れた保護を提供.
2級チタンフレンズの性能を最適化します. 化学加工に使用される場合でも,,海洋環境や 他の要求の高い産業では 耐久性や機能性を保ちます
4ANSI B16.5 クラス150 タイタン ウェールド ネック フレンズの仕様
| ANSI B16.5 クラス150 タイタン 溶接 ネック フレンズ | ||||||||||
| ノム パイプ サイズ |
フレンジ・ディア | フレンズの厚さ | ハブ・ディア 基地 | 顔が上がった | ハブ・ディア ウェルド・ポイント | 違う 違う について 穴 |
ダイア について スロット |
ダイア ボルト・サークル |
退屈 ダイア |
長さ ハブを通して |
| 1/2 | 3-1/2 | 7/16 | 1〜3/16 | 1〜3/8 | 0.84 | 4 | 1/2 | 2〜3/8 | 0.62 | 1 から 7 分の 8 |
| 3/4 | 3 から 7 分の 8 | 1/2 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 1〜11月16日 | 1.05 | 4 | 1/2 | 2〜3/4 | 0.82 | 2/16 |
| 1 | 4-1/4 | 9/16 | 16 月 15 日 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2〜3/16 |
| 1 - 1 / 4 | 4 - 5/8 | 5/8 | 2-5/16 | 2 2/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2 - 4 / 4 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 5 | 11/16 | 2 9 月 16 日 | 2〜7/8 | 1.90 | 4 | 1/2 | 3 から 7 分の 8 | 1.61 | 2/7 16 日 |
| 2 | 6 | 3/4 | 3-1/16 | 3〜5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2 2/2 |
| 2 2/2 | 7 | 7/8 | 3 - 9 - 16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 恋愛 に つい て | 2.47 | 2〜3/4 |
| 3 | 7/1/2 恋愛 に つい て | 恋愛 に 関する 知識 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2〜3/4 |
| 3-1/2 | 8/1/2 恋愛 に つい て | 恋愛 に 関する 知識 | 4-13/16 | 5-1/2 恋愛 に つい て | 4.00 | 8 | 5/8 | 7 | 3.55 | 2・13・16 |
| 4 | 9 | 恋愛 に 関する 知識 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7/1/2 恋愛 に つい て | 4.03 | 3 |
| 5 | 10 | 恋愛 に 関する 知識 | 6〜7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8/1/2 恋愛 に つい て | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7 - 9/16 | 8/1/2 恋愛 に つい て | 6.63 | 8 | 3/4 | 9 月 2 日 | 6.07 | 3-1/2 |
| 8 | 13 半 半 半 | 1/8 | 9-11-16 | 10-5/8 恋愛 に つい て | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1〜3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 ニュース | 10.02 | 4 |
| 12 | 19 | 1 - 1 / 4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 試聴する |
| 14 | 21 | 1〜3/8 | 3/3/4 | 16/1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 恋愛 に 関する 知識 | 1 7 月 16 日 | 18 | 18/1/2 | 16.00 | 16 | 1 | 21-1/4 について | 15.25 | 5 |
| 18 | 25 | 1 9 月 16 日 | 19 7/8 | 21 | 18.00 | 16 | 1/8 | 3/3/4 | 17.25 | 5-1/2 恋愛 に つい て |
| 20 | 恋愛 に 関する 知識 | 1〜11月16日 | 22 | 23 | 20.00 | 20 | 1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1 から 7 分の 8 | 26-1/8 | 27/1/4 | 24.00 | 20 | 1 - 1 / 4 | 恋愛 に 関する 知識 | 23.25 | 6 |
5. チタンの種類:
タイタンの溶接首フレンズは,強度,軽量,および優れた耐腐蝕性により,パイプシステムで一般的に使用されています.これらのフレンズはさまざまなグレードで利用できます.それぞれが特定のアプリケーションや環境に合わせた.
グレード1チタン:高柔らかさで知られるグレード1チタンは,商業的に純粋なチタングレードの中で最も柔らかく,最も形容性が良いものです.化学加工産業などの環境で優れた耐腐蝕性を要求するアプリケーションで使用されます.
2級チタン: 最も広く使用されているチタン級である.強度と柔らかさとの間に良いバランスを提供し,腐食耐性も優れた.幅広い用途で使用されていますパイプシステム用のフレンズを含む.
グレード5チタン (Ti 6Al-4V): これは合金級であり,すべてのチタン合金の中で最も一般的に使用される.それは純粋なチタングレードと比較してフレンズの強度を大幅に増加させます.5級チタンは,熱と耐腐蝕の両方が要求される高強度アプリケーションで使用されます..
グレード7チタン: 優れた溶接性と製造性があるため,このグレードには腐食耐性を高めるためパラディウムが含まれます.特に,熱いハロイドで減少酸と局所的な攻撃に対して.
グレード12チタン:このグレードは,他の商業的に純粋なグレードと比較して熱耐性と強度を向上させています.また,良質の溶接性と耐腐蝕性を維持しています.
グレード23チタン (Ti 6Al-4V ELI):このグレードはグレード5に似ているが,インタースティシャル (ELI) が非常に低いため,より高い破裂強度と改善された柔性のために好ましい.医療用でよく使用され,また,重要な状況でフレンズに適しています高級アプリケーション.
6. チタン・ウェールド・ネック・フレンズ検査
視覚検査 (VT): 溶接器とフレンズの表面を視覚的に検査し,裂け目,孔隙,または不適切な溶接プロファイルなどの目に見える欠陥を検知します.
超音波検査 (UT): この技術では,高周波の音波を用いて,穴,挿入,または裂け目などの材料内の内部欠陥を検出します.特にタイタン溶接の厚い部分に有用です.
放射線検査 (RT): この方法では,溶接器とフレンズの内部構造の画像を作成するためにX線またはガンマ線を使用します.内部の欠陥を検出し,溶接質を評価するのに有効です.
磁性粒子試験 (MT):MTは,鉄磁性材料の表面および近表面の欠陥を検出するために使用されます.しかし,チタンは鉄磁性でないため,この方法は,磁気材料や磁気化可能なコーティングが近くにある場合を除き,適用できない可能性があります..
浸透剤検査/染料浸透剤 (PT): PTは,溶接面に染料浸透剤を塗り,その後,表面破裂欠陥を明らかにするために余分な染料を除去することを含む.この方法は小さな亀裂を検出するのに役立ちます毛穴や漏れがある
エディ電流試験 (ET):ETは,電磁誘導を用いて,チタンなどの導電性材料の表面や表面に近い欠陥を検出します.腐食,亀裂,材料の性質の変化.
アコースティック・エミッション (AE):AEは,ストレスの下にある材料からの音響放出を監視し,裂け目や漏れなどの欠陥を示す変化を検出する.溶接とベース材料の検査の両方に使用できます.
