プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: チタンボールバルブ
支払及び船積みの言葉
最小注文数量: 1本
価格: 交渉可能
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約5~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
設計基準: |
API 6D,ASME B1634 |
ポートタイプ: |
フルポート,リダクティブポート |
モデル: |
チタンボールバルブ |
操作方法: |
レーバー,ギア,アクチュエーター |
機体型: |
一品 二品 三品 |
温度範囲: |
-196°Cから600°C |
オペレーション: |
手動,ギア,電気,気圧 |
圧力を指定する: |
クラス150 - 1500 |
サイズ: |
1/2インチ - 10インチ |
アクチュエータタイプ: |
、空気手動、電気 |
設計基準: |
API 6D,ASME B1634 |
ポートタイプ: |
フルポート,リダクティブポート |
モデル: |
チタンボールバルブ |
操作方法: |
レーバー,ギア,アクチュエーター |
機体型: |
一品 二品 三品 |
温度範囲: |
-196°Cから600°C |
オペレーション: |
手動,ギア,電気,気圧 |
圧力を指定する: |
クラス150 - 1500 |
サイズ: |
1/2インチ - 10インチ |
アクチュエータタイプ: |
、空気手動、電気 |

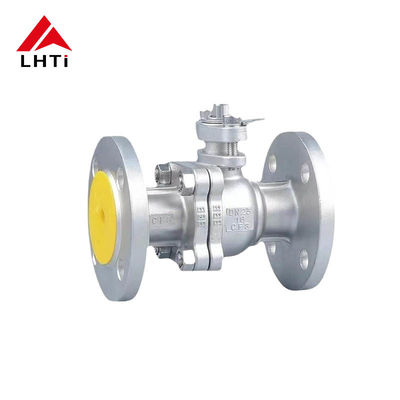

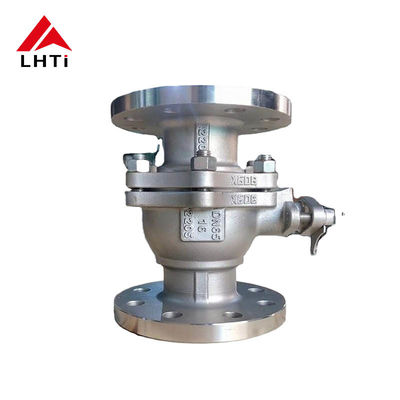

6インチボールバルブ ASME標準フラングボールバルブ チタンボールバルブ Ti TA2 DN 15-DN200
製品説明:
特殊材料のボールバルブ2方向,3方向および4方向のボールバルブなどの様々なタイプをカバーする.軟密封型および硬密封型の両方で利用可能であり,浮動型およびトランニオン式に搭載されている.これらのボールバルブに使用される材料は,厳しい環境での例外的な性能のために慎重に選択され,チタンを含むニッケル,ジルコニウム,ハステロイ,モネル,インコネル,デュプレックスステンレス鋼,904L,Alloy 20,C4鋼,その他これらの高性能材料は,バルブが優れた耐腐蝕性を提供することを保証機械的な強度,信頼性 幅広い産業用用途
製品仕様:
| サイズ | d | L について | T | F について | N | M について | G | C について | D | H | H1 | H2 | S | W | D1 | M1 | トルク | WT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 半インチ | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 34 | 3.7 |
| 3/4 インチ | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 49 | 4.6 |
| 1 " | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 58 | 6.4 |
| 1〜4インチ | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 80 | 8.6 |
| "1/2" | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 222 | 12.6 |
| 2 " | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 337 | 18.5 |
| 2 1/2 インチ | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | M8 | 399 | 29.3 |
| 3cm | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
| 4インチ | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
| 6インチ | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | M12 | 1682 | 119.0 |
| 8インチ | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | M16 | 4160 | 194.0 |
| 10インチ | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | M16 | 6638 | 359.4 |
ボールバルブの異なる材料:
特殊材料のボールバルブ異なるアプリケーション環境における異なるメディアと動作条件の要件を満たすために様々な特殊材料を使用して製造できます.
タイタン高耐腐食性で軽量で 船舶工学や化学産業に適しています
ニッケル...酸化や腐食に耐性があり,高温や高腐食性環境に適しています.
亜鉛 優れた耐腐蝕性 高温酸性環境に適しています
ハステロイ高強度で耐腐蝕性があり,厳しい化学加工環境に適しています.
モネル腐食耐性と機械性能が良好で,海水や化学媒介に適しています.
インコネル高温合金で 高温耐久性と酸化耐性が優れている
デュプレックスステンレス鋼...オーステニティックとフェリティックステンレス鋼の優位性を組み合わせて,高強度と耐腐蝕性があります.
904L超低炭素オーステニティックステンレス 耐腐蝕性が優れている 特に強酸性環境では
合金 20硫酸腐食に耐えるように設計され 化学と製薬産業に適しています
C4合金- 耐腐食性も強さも優れ 極端な腐食環境に適しています
チタンボールバルブの特徴:
球はチタンボールバルブ中気圧の作用下では,ボールが一定の移動を起こし,出口端の密封面に強く押して,出口端の密封を確保することができます.アメリカ標準の主な利点はチタンボールバルブそれは,高腐食性環境でチタン金属の上に形成された酸化フィルムの優れた安定性と自己消化能力を利用していることです.異なる厳しい労働条件で強い腐食に耐えるようにする.
低流量抵抗:ボールバルブは,すべてのバルブタイプの中で比較的低い流体抵抗を持っています. 低孔ボールバルブでも,流体抵抗はかなり小さいです.
密封性能が良さアメリカンスタンダードチタンボールバルブの密封性能は優れた. バルブシート (密封リング) は,一般的にPTFE (ポリテトラフッロエチレン),簡単に密封できるようにさらに,球弁の密封力は介質の圧力とともに増加します.
信頼性の高い幹密封:ボールバルブ の 幹 は 開閉 作業 の 間 に 90° の しか 回転 し て い ませ ん.それ で,幹 の 包装 密封 は 容易 に 破損 し ませ ん.幹の逆密封の密封力は,介質の圧力とともに増加します.
チタンボールバルブの用途:
チタン製のボールバルブ様々な産業分野における幅広い用途があり,主に以下の側面を含みます.
化学産業タイタン材料の優れた耐腐蝕性によりチタンボールバルブ化学生産過程で一般的に使用され,酸や塩基溶液,酸化物などの腐食媒体を扱う.
石油・天然ガス産業:チタン製のボールバルブ石油と天然ガスの採掘,輸送,加工において重要な役割を果たします. 液体の流れと圧力を制御するために使用されます.システムの安全で安定した運用を保証する.
海洋工学 チタン製のボールバルブ海水による腐食耐性が高く,海底パイプラインやオフショアプラットフォームの流体制御システムなど,海洋工学アプリケーションで広く使用されています.
航空宇宙分野: チタン製のボールバルブ航空宇宙用水力システムや燃料システムなどで広く使用されている.これは航空機の要求を満たす軽量で高強度な特性による.
食品・製薬産業チタン材料は無毒で 食品や医薬品を汚染しないのでチタンボールバルブ食品加工や製薬産業の流体制御システムでよく使われます
