プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: 3方向チタンボールバルブ
支払及び船積みの言葉
最小注文数量: 1本
価格: 交渉可能
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約5~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
モデル: |
ボールバルブ |
材料: |
チタン合金 Gr1 Gr2 TA1 TA2 |
アクチュエータタイプ: |
、空気手動、電気 |
適した媒体: |
水,石油,ガス,化学物質 |
サイズ: |
1/2インチ - 12インチ |
オペレーション: |
、空気手動、電気 |
接続終了: |
フランジ,スレッド,溶接 |
面向 的 な 面向: |
ASME B16.10 |
防火設計: |
API 607,API 6FA |
温度範囲: |
-196°Cから600°C |
モデル: |
ボールバルブ |
材料: |
チタン合金 Gr1 Gr2 TA1 TA2 |
アクチュエータタイプ: |
、空気手動、電気 |
適した媒体: |
水,石油,ガス,化学物質 |
サイズ: |
1/2インチ - 12インチ |
オペレーション: |
、空気手動、電気 |
接続終了: |
フランジ,スレッド,溶接 |
面向 的 な 面向: |
ASME B16.10 |
防火設計: |
API 607,API 6FA |
温度範囲: |
-196°Cから600°C |

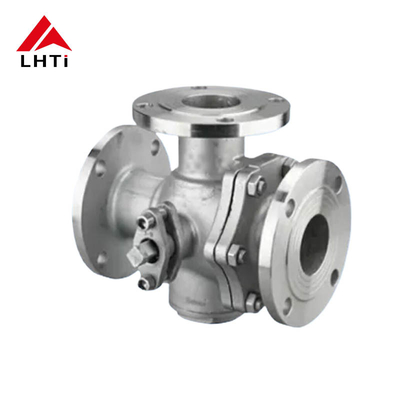

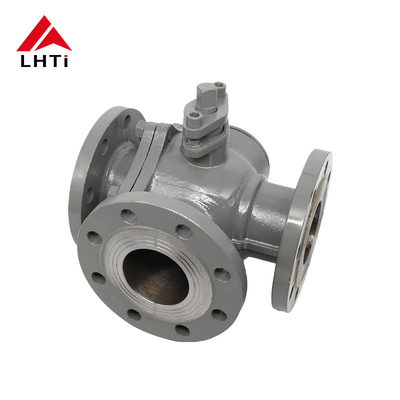

3方向チタンチボールバルブ TA2 DN 15クラス 150-2500 フレンズ 水処理用ボールバルブ
製品紹介:
3通りのチタンボールバルブ:L型とT型
3方向チタンボールバルブL型 (Q44F) とT型 (Q45F) に分類できる.各型は介質の流れ方向を制御する異なる機能を果たしている.
L型 (Q44F) 三方向ボールバルブ:
L型三方向ボールバルブ主に介質の流れ方向を切り替えるために使用される.それは,2つの垂直チャネルの接続を可能にし,効果的に介質の経路を1つの方向から別の方向に変更する.
T型 (Q45F) 三方向ボールバルブ:
T型三方向ボールバルブメディアの配送,流通,流通方向の切り替えのために設計されています. 3つのチャネルを相互に接続したり,または3つのチャネルのうち任意の2つを接続することができます.この汎用的な機能により,システム内のより複雑な流れ制御が可能になります..
| 設計・試験 3 方向ボールバルブの国際規格 | |
| 設計基準 | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| 検査・試験 標準 | BS EN ISO 12266-(BS 6755 -1) |
| フレンジからフレンジまでの距離 | Mfg 標準 |
| 接続を終了 | フランジェンドエンド ANSI B 165クラス150 / 300 |
| BS 10 表 D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 | |
| DIN 標準 / JIS 標準 / IS 標準 | |
| ANSI B 1 に準拠する螺旋/螺紋端20.1 | |
| 製造サイズ範囲 | 1/2" (DN15) から 12 (DN300) - フランゲン端 |
| 1/2" ((DN15) から 3 ((DN80)) - 螺旋端 | |
| バルブの圧量 | PN 10 / PN 16 / PN 25 / PN 40 |
| バルブ操作 | 手動レバー / ワームギアアクチュエータ 操作 空気式回転四半期回転アクチュエータ / 電動アクチュエータ |
3道チタンボールバルブの特徴:
耐腐食性:タイタンは海水,塩素,その他の攻撃的な化学物質による腐食に 優れた耐性を示しており,これらのバルブは厳しい環境に適しています.
高強度/重量比:タイタンは,比較的軽量でありながら高い強度を提供し,より重い材料で作られたものと比較して,バルブを操作し,インストールするのが容易になります.
温度容量:これらのバルブは高温条件下でうまく機能し,様々な産業用用途に適しています.
耐久性:タイタンの強さは長寿を保証し,頻繁な交換や保守の必要性を軽減します.
生物互換性生物組織や医薬品との接触が必要な用途では,チタンの生物互換性が有益である.
製品の技術仕様:
| 製品の技術仕様: | |
| 圧力を指定する: | クラス 150~600ポンド |
| 定数直径: | 1/2インチ - 10インチ |
| ドライブモード: | ハンドル,ワームギア,空気,水力,電気 |
| ボディ ボネット | TA1,TA2,TA10,Gr2,Gr3 |
| ボール: | TA1,TA2,TA10,Gr2,Gr3 |
| 幹: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| シールリング: | PTFE,RPTFE,PPL,PEEK |
| アメリカ標準型チタンボールバルブモデル: | Q41F-150Lb (ティ),Q41F-300Lb (ティ),Q41F-600Lb (ティ),Q341F-150Lb (ティ),Q341F-300Lb (ティ),Q341F-600Lb (ティ),Q341F-150Lb (A),Q341F-300Lb (A),Q341F-600Lb (A)) |
| 設計基準: | GB/T12237,API6D,ASME B1634 |
| 面対面の次元: | GB/T12221,API6D,ASME B1610 |
| フレンズ接続: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 試験基準: | JB/T9092,GB/T13927,API6D,API598 |
設置 と メンテナンス の 助言:
適正な調整を保証する:設置中に,すべてのポートが漏れを防止し,効率的な流量制御を確保するために正しく並べられていることを確認します.
互換性のあるシールを使用する:適用状況に応じて,取り扱われる液体と操作環境に合致するシールを選択します.
定期的な検査時折 磨損 や 損傷 の 兆候 を 確認 する こと に よっ て,最適 な 性能 を 保ち,バルブ の 寿命 を 延長 する こと が でき ます.
清潔さ医薬品や食品加工などの用途では,衛生基準を維持するために,バルブが定期的に清掃されることを確認します.
3道チタンボールバルブの用途:
3道チタンボールバルブ様々な産業分野における幅広い用途があり,主に以下の側面を含みます.
化学産業タイタン材料の優れた耐腐蝕性により3方向チタンボールバルブ化学生産過程で一般的に使用され,酸や塩基溶液,酸化物などの腐食媒体を扱う.
石油と天然ガス産業: 3道チタンボールバルブ石油と天然ガスの採掘,輸送,加工において重要な役割を果たします. 液体の流れと圧力を制御するために使用されます.システムの安全で安定した運用を保証する.
海洋工学 3つの方法 チタン製のボールバルブ海水による腐食耐性が高く,海底パイプラインやオフショアプラットフォームの流体制御システムなど,海洋工学アプリケーションで広く使用されています.
航空宇宙分野: 3つの方法 チタン製のボールバルブ航空宇宙用水力システムや燃料システムなどで広く使用されている.これは航空機の要求を満たす軽量で高強度な特性による.
食品・製薬産業チタン材料は無毒で 食品や医薬品を汚染しないので3つの方向で チタンボールバルブ食品加工や製薬産業の流体制御システムでよく使われます
