プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: チタンボールバルブ
支払及び船積みの言葉
最小注文数量: 1本
価格: 交渉可能
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約5~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
モデル: |
Q41F-16R/25R |
タイプ: |
ボールバルブ |
材料: |
チタン Gr1 Gr2 |
設計基準: |
api 6d |
オペレーション: |
手帳 |
ポートタイプ: |
フルポート |
圧力を指定する: |
DN15-DN150 |
操作方法: |
レーバー,ギア,アクチュエーター |
モデル: |
Q41F-16R/25R |
タイプ: |
ボールバルブ |
材料: |
チタン Gr1 Gr2 |
設計基準: |
api 6d |
オペレーション: |
手帳 |
ポートタイプ: |
フルポート |
圧力を指定する: |
DN15-DN150 |
操作方法: |
レーバー,ギア,アクチュエーター |

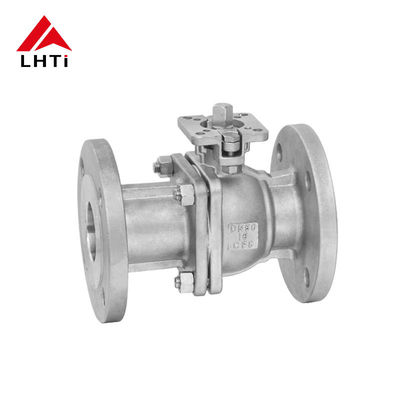

ステンレス鋼のチタン浮遊ボールバルブ 乙酸流動のための2パーツボールバルブ 150lb
製品紹介:
特殊材料のボールバルブ2方向,3方向,4方向のボールバルブを含む様々なタイプをカバーする.これらのバルブは,柔らかいシールとハードシール構成の両方で来て,浮遊とトリニオンにマウントされたデザインで利用できますこれらのボールバルブに使用される材料は,要求の高い環境での卓越した性能のために選択され,チタン,ニッケル,ジルコニウム,ハステロイ,モネル,インコネル,デュプレックスステンレス鋼これらの高性能材料は,バルブが優れた耐腐蝕性,機械的強度,幅広い産業用アプリケーションで信頼性.
浮遊ボールバルブ浮遊ボールを使って流量制御する四半期回転バルブの一種です. 化学加工を含む様々な産業で一般的に使用されています.精密な制御と信頼性が不可欠な場合:
材料互換性: 腐食を防止し,時間の経過とともに性能を維持するために,アセト酸と互換性のある材料でバルブが構築されていることを確認します.
バルブ設計:浮遊ボールバルブは,中気圧から高気圧の適用に適しています.浮遊ボール設計は密封を可能にし,漏洩のリスクを軽減します.
圧力と温度評価:安全で効率的な動作を確保するために,バランプが特定のアプリケーションの圧力と温度要件を満たしていることを確認します.
維持及び耐久性:チタンは耐久性のある材料であるが,特定の保守手順が必要である可能性がある.弁の設計が容易な保守および検査を可能にするようにしてください.
| 2 パーツのフラングボールバルブ, 150 lb の寸法 | ||||||||||||||
|
サイズ
|
d
|
D1
|
D2
|
D
|
L について
|
b
|
n-φd1
|
ラ
|
Rb
|
A について
|
B について
|
KXK
|
H
|
V
|
|
半インチ
|
35
|
35
|
60.5
|
89
|
108
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
80
|
140
|
|
3/4 インチ
|
43
|
43
|
70
|
98
|
117
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
85
|
140
|
|
1 "
|
51
|
51
|
79.5
|
108
|
127
|
10.5
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
93
|
165
|
|
1〜4インチ
|
64
|
64
|
89
|
115
|
140
|
11.2
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
104
|
165
|
|
"1/2"
|
73
|
73
|
98.5
|
125
|
165
|
12.7
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
115
|
195
|
|
2 "
|
92
|
92
|
120.5
|
150
|
178
|
14.3
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
125
|
195
|
|
2 1/2 インチ
|
105
|
105
|
139.5
|
178
|
190
|
15.9
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
145
|
260
|
|
3cm
|
127
|
127
|
152.5
|
190
|
203
|
17.5
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
152
|
260
|
|
4インチ
|
157
|
157
|
190.5
|
229
|
229
|
22.3
|
8-φ19
|
4.5
|
5.5
|
70
|
102
|
17
|
180
|
300
|
|
5インチ
|
186
|
186
|
216
|
254
|
356
|
22.3
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
22
|
210
|
600
|
|
6インチ
|
216
|
216
|
241.5
|
279
|
394
|
23.9
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
27
|
225
|
600
|
|
25.4mm = 1"
|
||||||||||||||
チタンボールバルブの特徴:
球はチタンボールバルブ中気圧の作用下では,ボールが一定の移動を起こし,出口端の密封面に強く押して,出口端の密封を確保することができます.アメリカ標準の主な利点はチタンボールバルブそれは,高腐食性環境でチタン金属の上に形成された酸化フィルムの優れた安定性と自己消化能力を利用していることです.異なる厳しい労働条件で強い腐食に耐えるようにする.
低流量抵抗:ボールバルブは,すべてのバルブタイプの中で比較的低い流体抵抗を持っています. 低孔ボールバルブでも,流体抵抗はかなり小さいです.
密封性能が良さアメリカンスタンダードチタンボールバルブの密封性能は優れた. バルブシート (密封リング) は,一般的にPTFE (ポリテトラフッロエチレン),簡単に密封できるようにさらに,球弁の密封力は介質の圧力とともに増加します.
信頼性の高い幹密封:ボールバルブ の 幹 は 開閉 作業 の 間 に 90° の しか 回転 し て い ませ ん.それ で,幹 の 包装 密封 は 容易 に 破損 し ませ ん.幹の逆密封の密封力は,介質の圧力とともに増加します.
製品の技術仕様:
| 製品の技術仕様: | |
| 圧力を指定する: | クラス 150~600ポンド |
| 定数直径: | 1/2インチ - 10インチ |
| ドライブモード: | ハンドル,ワームギア,空気,水力,電気 |
| ボディ ボネット | TA1,TA2,TA10,Gr2,Gr3 |
| ボール: | TA1,TA2,TA10,Gr2,Gr3 |
| 幹: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| シールリング: | PTFE,RPTFE,PPL,PEEK |
| アメリカ標準型チタンボールバルブモデル: | Q41F-150Lb (ティ),Q41F-300Lb (ティ),Q41F-600Lb (ティ),Q341F-150Lb (ティ),Q341F-300Lb (ティ),Q341F-600Lb (ティ),Q341F-150Lb (A),Q341F-300Lb (A),Q341F-600Lb (A)) |
| 設計基準: | GB/T12237,API6D,ASME B1634 |
| 面対面の次元: | GB/T12221,API6D,ASME B1610 |
| フレンズ接続: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 試験基準: | JB/T9092,GB/T13927,API6D,API598 |
設置 と メンテナンス の 助言:
適正な調整を保証する:設置中に,すべてのポートが漏れを防止し,効率的な流れ制御を確保するために正しく並べられていることを確認します.
互換性のあるシールを使用する:適用状況に応じて,取り扱われる液体と操作環境に合致するシールを選択します.
定期的な検査時折 磨損 や 損傷 の 兆候 を 確認 する こと に よっ て,最適 な 性能 を 保ち,バルブ の 寿命 を 延長 する こと が でき ます.
清潔さ医薬品や食品加工などの用途では,衛生基準を維持するために,バルブが定期的に清掃されることを確認します.
チタンボールバルブの一般的な用途:
チタン製のボールバルブ優れた耐腐蝕性,高強度,低密度により,さまざまな産業で広く使用されています.
化学工業:チタンボールバルブ強い酸,アルカリ,その他の高腐食性化学物質を処理するために一般的に使用され,厳しい環境で長期にわたる安定した動作を保証します.貯蔵タンク管道システムも
石油・ガス産業 チタン製のボールバルブ海上石油プラットフォームや陸上油田の採掘・加工設備で使用され,海水や硫化水素ガスによる腐食に耐える.石油パイプラインで使用するのに適しています.天然ガスの液化装置精製工場です
医薬品・食品産業:タイタン材料は衛生基準を満たし,その強い耐腐蝕性は薬剤や食品との反応を防止し,医薬品および食品加工機器に広く使用されます.浄水システムで一般的に使用されています原子炉や混合容器
海洋工学海水腐食に対する優れた耐性があるため,チタンボールバルブは,海洋構造物,海水淡水設備,海底パイプラインで使用されています.
電力産業
タイタンボールバルブは高温,高圧蒸気,腐食性冷却水を処理するために発電所で使用されます.主に原子力発電所,熱発電所,共産設備で使用されます.
