プロダクト細部
起源の場所: バオジ,中国
ブランド名: LHTi
証明: ISO9001,CE,etc
モデル番号: 三方球弁
支払及び船積みの言葉
最小注文数量: 1本
価格: 交渉可能
パッケージの詳細: パライウッドケースまたはパレット,またはあなたの要求に応じて
受渡し時間: 配達まで約7~14日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン
供給の能力: 月に5000枚
モデル: |
三方球弁 |
オペレーション: |
、空気手動、電気 |
面向 的 な 面向: |
ASME B16.10 |
火の金庫: |
API 607,API 6FA |
アクチュエータタイプ: |
、空気手動、電気 |
材料: |
タイタン TA1 TA2 |
圧力を指定する: |
クラス150 - 2500 |
設計基準: |
API 6D,ASME B1634 |
モデル: |
三方球弁 |
オペレーション: |
、空気手動、電気 |
面向 的 な 面向: |
ASME B16.10 |
火の金庫: |
API 607,API 6FA |
アクチュエータタイプ: |
、空気手動、電気 |
材料: |
タイタン TA1 TA2 |
圧力を指定する: |
クラス150 - 2500 |
設計基準: |
API 6D,ASME B1634 |

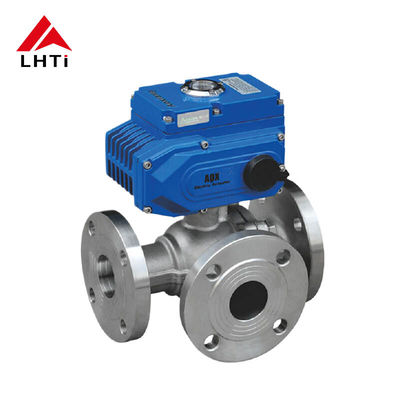

電気三方向ボールバルブ ASME B16.34 タイタン2ボールバルブ TA1 Gr1 PN 16 海事工学
製品紹介:

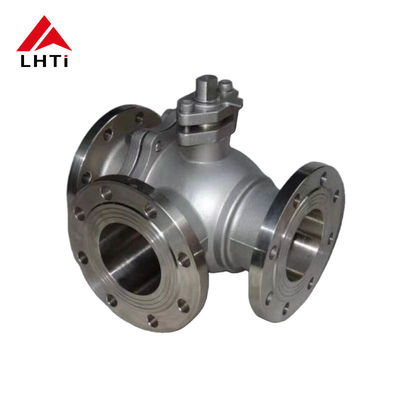

3通りのチタンボールバルブ:L型とT型
3方向チタンボールバルブL型 (Q44F) とT型 (Q45F) に分類できる.各型は介質の流れ方向を制御する異なる機能を果たしている.
L型 (Q44F) 三方向ボールバルブ:
L型三方向ボールバルブ主に介質の流れ方向を切り替えるために使用される.それは,2つの垂直チャネルの接続を可能にし,効果的に介質の経路を1つの方向から別の方向に変更する.
T型 (Q45F) 三方向ボールバルブ:
T型三方向ボールバルブメディアの配送,流通,流通方向の切り替えのために設計されています. 3つのチャネルを相互に接続したり,または3つのチャネルのうち任意の2つを接続することができます.この汎用的な機能により,システム内のより複雑な流れ制御が可能になります..
| 製品の技術仕様: | |
| 圧力を指定する: | PN1.6-4.0Mpa クラス150~300Lb |
| 定数直径: | DN15-DN300 1/2インチ-12インチ |
| ドライブモード: | ハンドル,ワームギア,空気,水力,電気 |
| ボディ ボネット | TA1,TA2,TA10,Gr2,Gr3 |
| ボール: | TA1,TA2,TA10,Gr2,Gr3 |
| 幹: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| シールリング: | PTFE,RPTFE,PPL,PEEK |
| チタンボールバルブモデル: | Q44F-16Ti,Q44F-25Ti,Q44F-40Ti,Q45F-16Ti,Q45F-25Ti,Q45F-40Ti,Q344F-16Ti,Q344F-25Ti,Q344F-40Ti,Q345F-16Ti,Q345F-25Ti,Q345F-25Ti,Q345F-40Ti,Q644F-16Ti,Q64F-25Ti,Q644F-40Ti,Q645F-16Ti,Q645F-25Ti,Q645F-40Ti,およびQ944F-16TiQ944F- 25Ti,Q944F-40Ti,Q945F-16Ti,Q945F-25Ti,Q945F-40Ti,Q44F-150LB(Ti),Q44F- 300LB(Ti),Q345F-150LB(Ti),Q645F-150LB(Ti),Q945F-150LB(Ti) |
| 設計基準: | GB/T12237,ASME B16.34 |
| 面対面の次元: | GB/T12221,ASME B1610 |
| フレンズ接続: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| 試験基準: | JB/T9092,GB/T13927,API598 |
チタンボールバルブのグレード:
チタンボールバルブ優れた耐腐蝕性と強度で知られ,化学,石油,製薬,海洋工学分野を含むさまざまな要求の高い環境で広く使用されています:
TA1 (Gr1)純粋なチタンで 最高の柔らかさと強さ 形作りや溶接が簡単
TA2 (Gr2)純粋なチタン,腐食耐性も良し,強度も適度で,形作りや溶接が容易である.
TA9 (Gr7)主にチタンで0.12~0.25%パラディウム (Pd) が加わっており,特に環境の低さで耐腐蝕性を著しく高めています.
TA10 (Gr12)小量のモリブデン (Mo) とニッケル (Ni) を含有するチタン合金で,純チタンよりもより強い強度と耐熱性を有し,良質な耐腐蝕性を維持する.
TC4 (Gr5)チタン合金 主にチタンから構成され,6%のアルミ (Al) と4%のバナジウム (V) が加わっており,非常に高い強度と硬さ,良好な耐腐蝕性,低密度を有する.
チタンボールバルブの共通接続方法:
フレンズ接続:フレンズ接続は,中高圧管管システムに適した最も一般的な方法の1つです.フレンズとボルトを使用してバルブとパイプラインを接続します.密封性と信頼性を確保する簡単に解体し 保守できます
スレッド接続:スレッド接続は,小径,低圧管管システムに適しています.一般的なスレッドタイプには,内部スレッド (NPT,BSP) および外部スレッドが含まれます.この方法 は シンプル で 使いやすい が,頻繁 に 解体 する の に 適さ ない.
溶接接続:溶接接続は,高温,高圧,腐食性メディア管道システムに適した,ボット溶接またはソケット溶接が可能です.溶接接続は恒久的な接続を提供します.漏れがないようにする密封と安定性が非常に高いアプリケーションで使用されます.
速連結コップリング:急速接続コップルにより,迅速な組み立てと解体が可能で,頻繁な設置と取り外しを必要とするアプリケーションに適しています.この方法は便利で迅速ですが,通常低圧システムに使用されます.
クランプ接続:クランプ接続は,弁をパイプに接続するためにクランプを使用し,食品および製薬産業などの高い衛生要件を持つシステムに適しています.クランプ の 接続 は,特別 の 道具 を 使わ ず に 簡単に 組み立て られ,分解 さ れ ます.
ソケット接続:ソケット接続は,管をバルブのソケット端に挿入し,小径管管システムに適した溶接または結合で固定することを含む.この方法 は,密封 と 機械 的 耐久 性 を 良く する.
| 設計・試験 3 方向ボールバルブの国際規格 | |
| 設計基準 | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| 検査・試験 標準 | BS EN ISO 12266-(BS 6755 -1) |
| フレンジからフレンジまでの距離 | Mfg 標準 |
| 接続を終了 | フランジェンドエンド ANSI B 165クラス150 / 300 |
| BS 10 表 D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 PN 40 | |
| DIN 標準 / JIS 標準 / IS 標準 | |
| ANSI B 1 に準拠する螺旋/螺紋端20.1 | |
| 製造サイズ範囲 | 1/2" (DN15) から 12 (DN300) - フランゲン端 |
| 1/2" ((DN15) から 3 ((DN80)) - 螺旋端 | |
| バルブの圧量 | PN 10 / PN 16 / PN 25 / PN 40 |
| バルブ操作 | 手動レバー / ワームギアアクチュエーター 操作 プネウマティック ローータリー クォーターターンアクチュエーター / 電動アクチュエーター |
チタンボールバルブの一般的な用途:
チタン製のボールバルブ優れた耐腐蝕性,高強度,低密度により,さまざまな産業で広く使用されています.
化学工業:チタンボールバルブ強い酸,アルカリ,その他の高腐食性化学物質を処理するために一般的に使用され,厳しい環境で長期にわたる安定した動作を保証します.貯蔵タンク管道システムも
石油・ガス産業 チタン製のボールバルブ海上石油プラットフォームや陸上油田の採掘・加工設備で使用され,海水や硫化水素ガスによる腐食に耐える.石油パイプラインで使用するのに適しています.天然ガスの液化装置精製工場です
医薬品・食品産業:タイタン材料は衛生基準を満たし,強固な耐腐蝕性が薬剤や食品との反応を防止し,医薬品および食品加工機器に広く使用されています.浄水システムで一般的に使用されています原子炉や混合容器
海洋工学海水腐食に対する優れた耐性があるため,チタンボールバルブは,海洋構造物,海水淡水設備,海底パイプラインで使用されています.
電力産業
タイタンボールバルブは高温,高圧蒸気,腐食性冷却水を処理するために発電所で使用されます.主に原子力発電所,熱発電所,共産設備で使用されます.
