高密度チタンボール TiAl6V4 海洋用 -196°C~350°C

Gr 2 Gr 5 タイタンの浮遊ボール -196°C~350°C 海洋用途のためのTiAl6V4級タイタンのボール

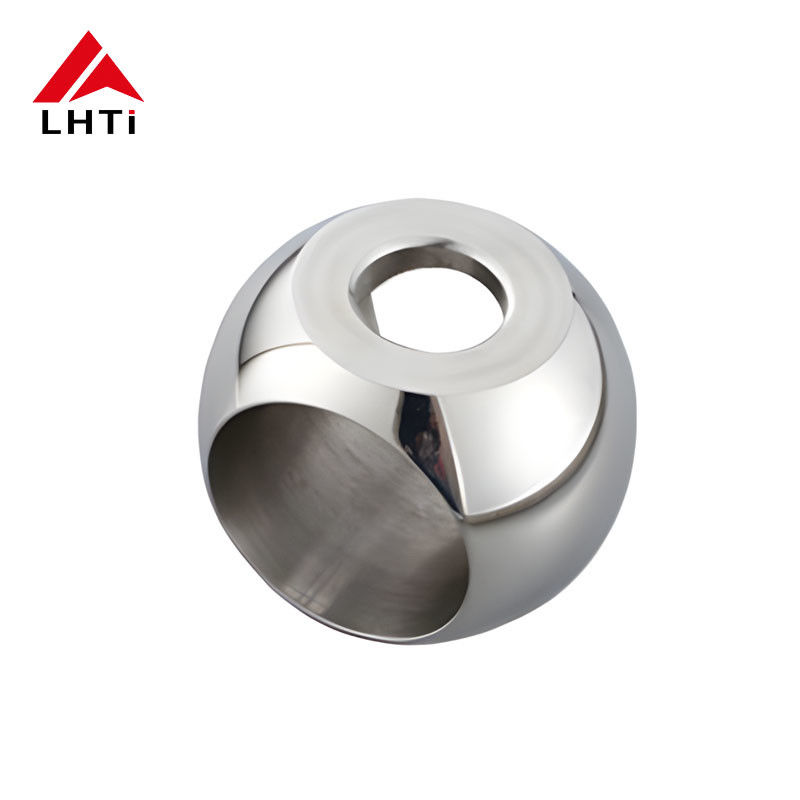

タイタンボール導入:

タイタンボールとは,主にチタンまたはチタン合金から作られた球状の金属部品である.厳格な基準に準拠して精密に設計され,チタニウムのユニークな特性により,幅広い産業で応用されています.

製品仕様:

サイズ範囲:NPS 2-12 (DN50-300)

これは,2インチから12インチまでの名前のパイプサイズ範囲を示し,約DN50からDN300までのメトリックサイズに対応します.

定位圧力:クラス150〜600 (PN16〜100)

これは,製品が対応できる圧力値を指定します.

クラス150:最大285psi (19.6bar) の圧力に対応する.

クラス300: 720 psi (49.6 bar) までの圧力に適しています.

クラス600:最大1440psi (99.2bar) の圧力に対応する.

PN16-PN100:メートル法における圧力評価値に対応し,16bar (232psi) から100bar (1450psi) に及びます.

タイタンボール の 利点:

腐食耐性:チタンボール は,特に塩水,酸,化学薬品 を 含む 環境 で,腐食 に 優れた 耐性 を 示し て い ます.この特性により,彼らは海洋用途に適しています化学加工や医療インプラント

耐久性 と 重量 の 比: タイタン は,耐久性 と 重量 の 比 が 高く,タイタン の ボール が 軽く し て も 強く なる こと に 知られています.この属性は重量削減が不可欠な航空宇宙アプリケーションで重要です.

生物互換性:チタンは生物互換性があり,無毒で,チタンのボールが手術インプラントや義肢などの医療用途に適しています.

低密度:チタンは低密度で,軽量性にも貢献する.この性質は,強さを損なわずに質量を減らすことが重要なアプリケーションで有利である.

耐熱性:チタンは高温に耐えるが,構造的整合性を損なわない.これは極端な熱や熱循環を含むアプリケーションに有益である.

低熱膨張:チタンは熱膨張係数が低いため,他の金属と比較して温度変化により膨張と収縮が少なくなります.この性質は,精密なアプリケーションで有利です.

非磁性:チタンは非磁性であり,磁気干渉が懸念されるアプリケーションでは有利である.

耐磨性:チタンボールには,特定の合金と表面処理によって,耐磨性が良いことが表れます.耐久性や長寿が重要な用途に適しています.

美学的な魅力:チタンは特徴的な銀色の灰色外観を持ち,高い輝きまで磨くことができ,装飾や高級アプリケーションのためにチタンのボールを視覚的に魅力的にします.

製造プロセス:

タイタンのボールは,通常,精密加工技術または冷式成形プロセスを用いて製造されます.生産には,高純度タイタンの材料から始め,形状と仕上げを厳密に仕切る品質管理措置は,各ボールが厳格な寸法容量と表面仕上げ要件を満たすことを保証します.

適用される条件:

適用可能な温度範囲: -196°C~350°C (-320°F~662°F)

これは,製品が耐える作業温度範囲を示し,非常に低い温度から様々な産業用用途に適した高温までです.

適用される介質:

水

ガス

オイル

天然ガス

酸性・アルカリ性腐食媒介

これは,酸や塩基などの腐食性環境を含む,製品が処理できる流体やガスの種類を指定します.

異なるチタンボールグレードの仕様:

商業的に純粋なチタン級:

レベル1 (CP-1):

組成:合金のないチタン

属性:高柔らか性,優れた耐腐蝕性 (特に酸化環境に対する耐腐蝕性),良質の溶接性,適度な強度

化学加工,海洋産業,医療インプラント

クラス2 (CP-2):

組成:合金のないチタン

特性: グレード 1 に 似 て い ます が,酸素 含有量 が わずかに 高く,より 柔らかく 柔らかい もの です

応用:航空宇宙,海洋,化学加工,医療インプラント

レベル3 (CP-3):

組成:合金のないチタン

特性: グレード 1 や 2 より 強い 溶接 能力 が 優れ,腐食 に 耐える

応用:化学工業,船舶,熱交換機,高圧容器

グレード4 (CP-4):

組成:合金のないチタン

性能: グレード 1-3 と比べると,より強い強度と耐腐蝕性,優れた溶接性

応用:航空宇宙,海洋,化学加工,医療インプラント

チタン合金:

5級 (Ti-6Al-4V):

組成:チタン 6% アルミ 4% バナジウム合金

特性: 高強度,耐滑性,強度,熱処理可能

応用:航空宇宙 (機体,タービンエンジン),海洋,医療インプラント,スポーツ機器

グレード7 (Ti-0.15Pd):

組成:0.15%のパラディウムと合金されたチタン

特性: 耐腐蝕性 (特に酸性環境での減少)

応用:化学加工 (塩化物製造),海水用途

グレード9 (Ti-3Al-2.5V):

組成:チタン,アルミ3%,バナジウム2.5%合金

特性: 溶接しやすさ,高強度,腐食耐性

応用:航空宇宙,海洋,化学加工

グレード12 (Ti-0.3Mo-0.8Ni):

組成:0.3%のモリブデンと0.8%のニッケルと合金されたチタン

特性: 溶接性が良好,強度が高い,腐食耐性が優れている (特に塩化物環境では)

応用:化学加工,海洋,オフショア・石油・ガス

専門級:

グレード23 (Ti-6Al-4V ELI):

組成:チタン,アルミ6%,バナジウム4%,超低インタースティシャル (ELI)

特性: 生物相容性,骨折耐性,強度が高い

応用:医療用インプラント (整形器,歯科インプラント)

グレード28 (Ti-3Al-8V-6Cr-4Zr-4Mo):

組成: アルミ,バナジウム,クロム,ジルコニウム,モリブデンと合金されたチタン

特性: 耐腐蝕性 (特に化学的環境では) が優れている.強度が高い.

応用:化学加工,脱塩,海洋

製品仕様:

チタンボール の 用途:

航空宇宙

コンポーネント: 軽量性と高強度/重量比のため,バルブ,コネクタ,ジロスコップに使用されます.

利点: 構造的整合性を損なうことなく,総重量を減らすことで,航空機の燃料効率と安全性を向上させる.

医療技術

インプラント:チタンボールは,ヒップと膝の置換器などの医療インプラントに使用されます.

生物相容性:人体との相容性を確保し,拒絶または有害反応のリスクを最小限に抑える.

化学加工

耐腐食性:腐食性化学物質や酸を処理する機器において不可欠です.

耐久性: 厳しい化学環境で 運用の整合性と耐久性を維持する.

スポーツ用機器

性能向上: 軽量化による性能向上のためにゴルフクラブや自転車フレームで使用される.

精密機械

ローヤリングと計器: ローヤリングと計器のための精密機械に使用される.

信頼性: 高強度と耐久性により正確性と信頼性を保証します.
