| ブランド名: | LHTi |
| モデル番号: | WN |
| MOQ: | 1 PC |
| 価格: | $15.5-75.5 / pc |
| 支払条件: | L/C、T/T、D/P、D/A、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの1000000 PC |
Gr2 タイタン 溶接 ネック フレンズ WNRF ANSI B165
溶接首のフレンジは,角が角型で,パイプにボットで溶接されているため,関節は平面溶接関節よりも強く,変形する可能性が低い.溶接首フレンジの2つの首は,互いに向き,接続端は,機器のノズルまたはパイプ端に溶接されています首はハブを強化し フレンズ面からストレスを移動しますタイタン製の溶接首フレンジは,通常,より高い圧力や広い温度範囲で動作する線や機器に選択されます.WNフレンズは2級チタンで造られ ANSI B16 に準拠した上向きで加工されています5熱変形から遠ざけられる.
テクニカル仕様
| タイプ | WN 溶接首フレンズ |
| 材料 | ティタン Gr2 (Gr1, Gr5, Gr7, Gr12にも利用可能) |
| スタンダード | ANSI / ASME / ASTM B165,ASTMB381 |
| サイズ | 1/2インチから36インチ (DN15からDN900) |
| 圧力クラス | CL150, CL300, CL600, CL900, CL1500, CL2500 |
| 密封面 | 顔が高く (RF),FF,RTJ |
| 接続 | バットで溶接した首 |
| 品質テスト | UT,PT,PMIおよび材料試験報告 EN 10204 3.1 |
| 第三者試験 | TUV,SGS,BV |
Gr2チタンの化学組成 (%)
| グレード | ティミット | C最大 | フェ・マックス | H最大 | N 最大 | 最大 |
| 2級 | 99.2 | 0.10 | 0.30 | 0.015 | 0.03 | 0.25 |
Gr2チタンの機械特性
| 資産 | 価値 |
| 密度 | 4.5g/cm3 |
| 溶融点 | 1665 °C (3030 °F) |
| 張力強度 | 49900 psi (344 MPa) |
| 収益力 (0.2%オフセット) | 39900 psi (275 MPa) |
| 伸縮 | 20 % |
Gr2チタン等級
| 材料 | Werkstoff No. | UNS |
| チタン グレード2 | 3.7035 | R50400 |

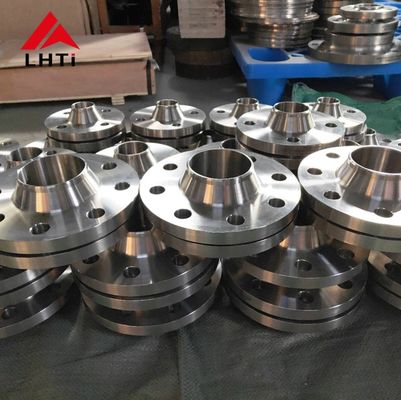

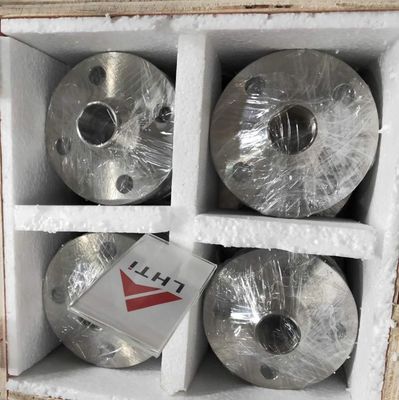

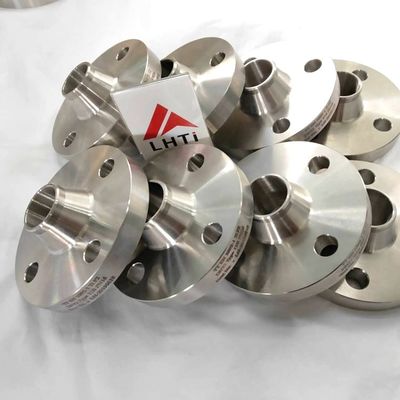

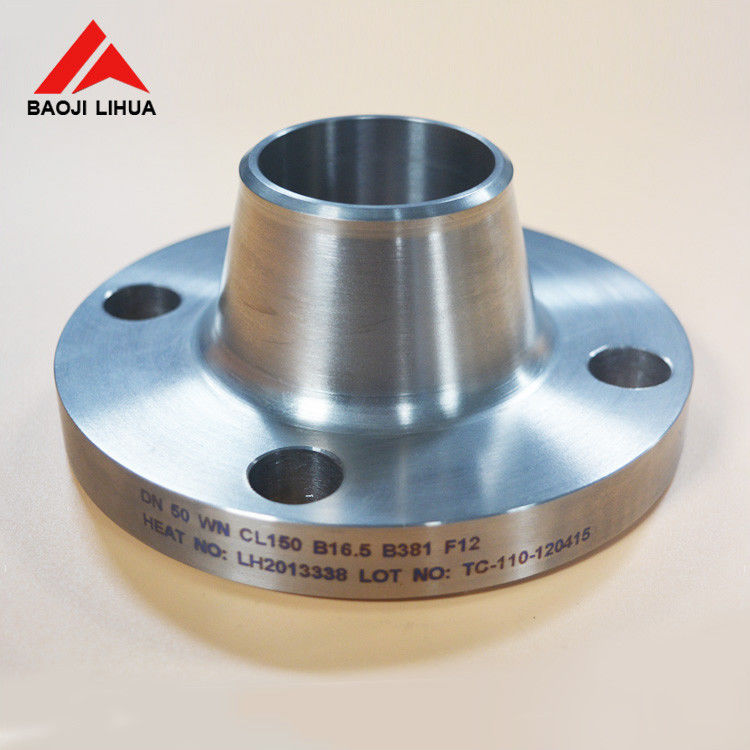

製品写真
アプリケーションとサービス
溶接首フレンジは,通常,2.0 MPa (クラス150 / PN20) 以上を走る線路や設備,変動または高温のパイプライン,そして高価な輸送線路に使用されます.炎易いまたは密封が難しいメディア典型的な用途は,ボイラーと圧力容器のノズル,石油および化学加工管路,造船,金属,食品加工および一般的な高圧パイプ接続を含む.タイタンは塩化物や海水に耐性があるからですサイズ,圧力クラス, 温度, 温度, 温度,密封面と首の寸法は,図面または必要な標準に提供することができます..
