| ブランド名: | LHTi |
| モデル番号: | LHTI-015 |
| MOQ: | 100PCS |
| 価格: | USD18-85 per pc |
| 支払条件: | ウェスタンユニオン、T/T |
| 供給能力: | 1ヶ月あたりの5トン |

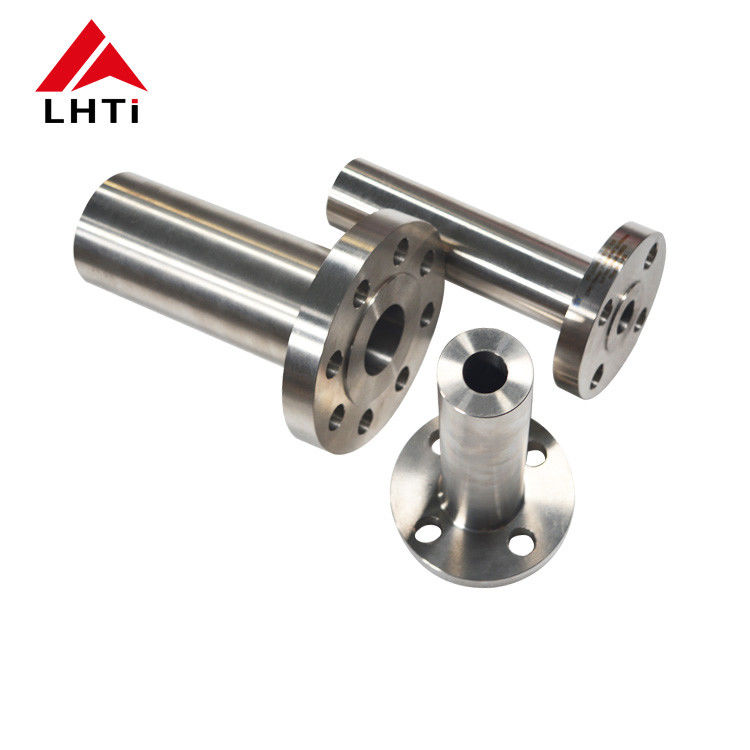

UNS31803 デュプレックス鋼 ウェルドネックフランジ クラス300
このロングウェルドネックフランジは、化学的および冶金的用途のためにUNS31803デュプレックス鋼で作られています。ANSI、DIN、JIS、ASME規格（ANSI B16.5およびASME B16.47を含む）に準拠して鍛造およびCNC加工されており、圧力定格は0.6〜32 MPaです。デュプレックス鋼は、高強度と優れた耐塩化物応力腐食割れ性を兼ね備えているため、このフランジは過酷なプロセス媒体でも信頼性の高い性能を発揮します。
| グレード | UNS31803 (2205)、Gr2、Gr5、Gr9 |
| 規格 | ANSI、DIN、ISO、JIS、ASME、ASME B16.47、ANSI B16.5 |
| 面タイプ | FF、RF、TG、RJなど |
| 圧力定格 | 0.6〜32 MPa |
| 技術 | 鍛造およびCNC加工 |
| 用途 | 化学工業 |
| 検査 | UT% |
| 証明書 | ISO9001、TUVなど |
| 呼び径 | フランジ径 | フランジ厚 | 基部のハブ径 | 突合せ面径 | 溶接部のハブ径 | 穴数 | ボルト径 | ボルト円径 | ボア径 | ハブ貫通長 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4" | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1" | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/2" | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2" | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 3" | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
| 外径 (mm) | 内径 (mm) | 高さ (mm) |
|---|---|---|
| 200-400 | 100-300 | 35-120 |
| 400-700 | 150-500 | 40-160 |
| 700-900 | 300-700 | 50-480 |
| 900-1300 | 400-900 | 70-250 |
このフランジは、タービンブレード、ガイドベーン、タービンディスク、高圧コンプレッディスク、燃焼室、および一般的な機械製造などの高温部品に使用され、航空、海洋、産業用ガスタービン用途に対応します。同じ生産ラインでは、デュプレックス2205、2507、904L、スーパーオーステナイト鋼、モネル、インコネル、ハステロイ、ニッケル合金もカバーしており、過酷な化学的および高温用途において強力な耐食性と機械的強度を提供します。
LHTiは、ISO 9001の下でGB、AISI、ASTM、DIN、EN、SUS、UNS規格に準拠して製造しており、SGS、BV、TUVの検査を受けています。フランジのタイプ、サイズ、面仕上げはカスタマイズ可能で、標準的な輸出梱包は内側にプラスチック、外側に合板ケースです。お見積もりは仕様をお送りください。
