Gr2チタン90度エルボ ASME B16.9 フィッティング
90度エルボは、配管の方向を直角に変更するもので、最も一般的な突合せ溶接継手の一つです。チタンエルボは、内壁が滑らかで、熱媒体に対する流れ抵抗が小さく、酸やアルカリに強く、長寿命で取り付けが容易なため、化学処理、石油、軽工業、重工業、電力、航空宇宙、造船などの基幹産業で広く使用されています。この継手は、シームレスまたは溶接されたチタンパイプに接続するために、Gr2、Gr7、Gr12で押し出し成形されます。
技術仕様
| 製品名 | チタンエルボ、90度 |
| 材質 | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| 規格 | ASME B16.9, ASME B363, ASTM B337 / B338 |
| 外径 | 1/8インチ～48インチ |
| 肉厚 | Sch5s～Sch160 |
| タイプ | シームレスまたは溶接 |
| 工法 | 押し出し、押出成形 |
| 用途 | 配管継手接続 |
| 検査 | 寸法、引張、UT、PT、化学組成、静水圧、渦電流、放射線、肉厚、PMI |
| 第三者検査 | 利用可能 |
グレード別最小機械的特性
| グレード | 引張強度 (MPa) | 降伏強度 (MPa) | 伸び (%) |
| グレード 1 | 240 | 138 | 24 |
| グレード 2 | 345 | 275 | 20 |
| グレード 7 | 345 | 275 | 20 |
| グレード 12 | 483 | 345 | 18 |
チタン90度エルボ寸法（一部抜粋）
| NPS | 外径 (mm) | 面間距離 (mm) | 肉厚 Sch10S (mm) | 肉厚 Sch40S (mm) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
品質検査
すべてのチタンエルボは、出荷前に寸法検査、引張試験、超音波探傷試験（UT）、浸透探傷試験（PT）、化学組成検査、静水圧試験、渦電流探傷試験、放射線探傷試験、肉厚検査、PMI検査が行われます。

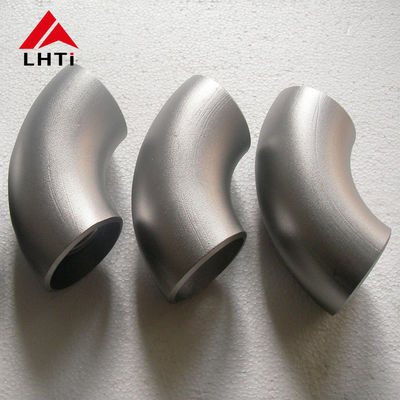

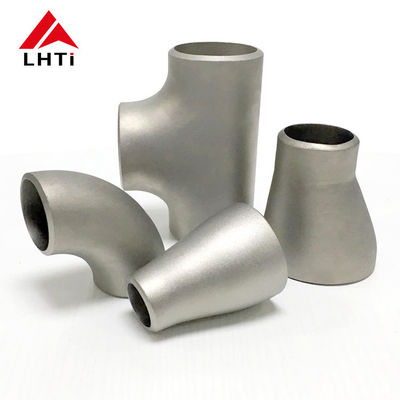

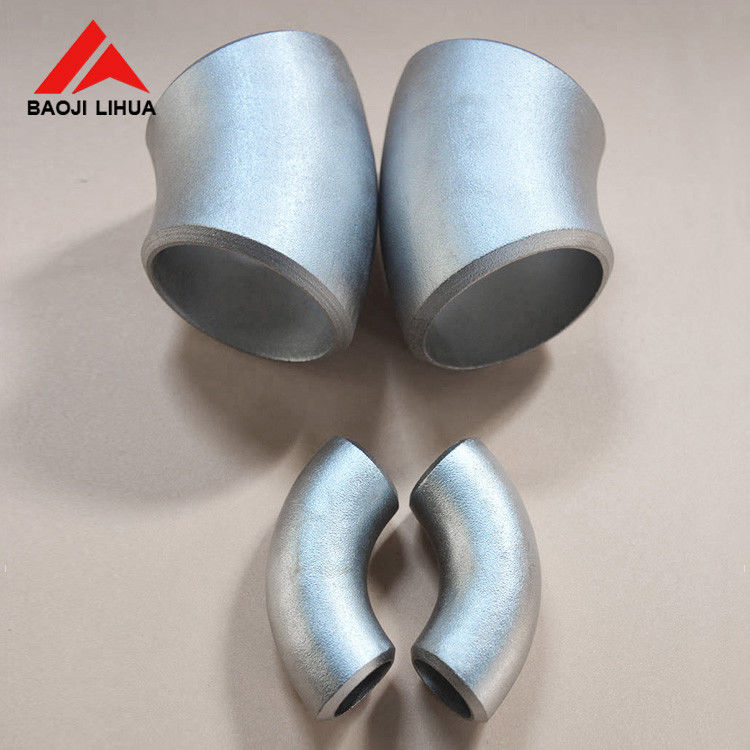

製品写真
用途
化学・石油配管、発電所、航空宇宙・造船システム、および軽量で耐食性のある90度方向変更が必要な一般的な産業用配管接続。図面または標準仕様に従って、サイズ、肉厚スケジュール、材質グレードを製造できます。
