| ブランド名: | LH-Ti |
| モデル番号: | BL |
| MOQ: | 1pc |
| 価格: | $45-$159 / PC |
| 支払条件: | T/T、L/C、D/A、D/P、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの10000 PC |

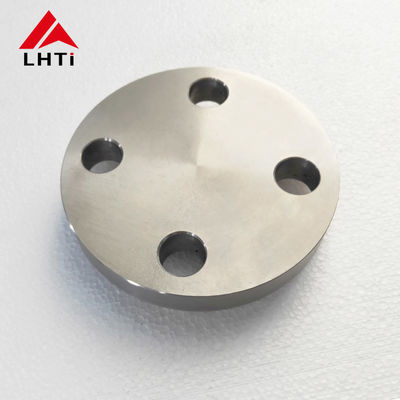

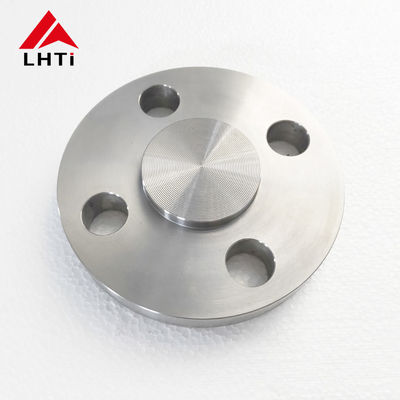

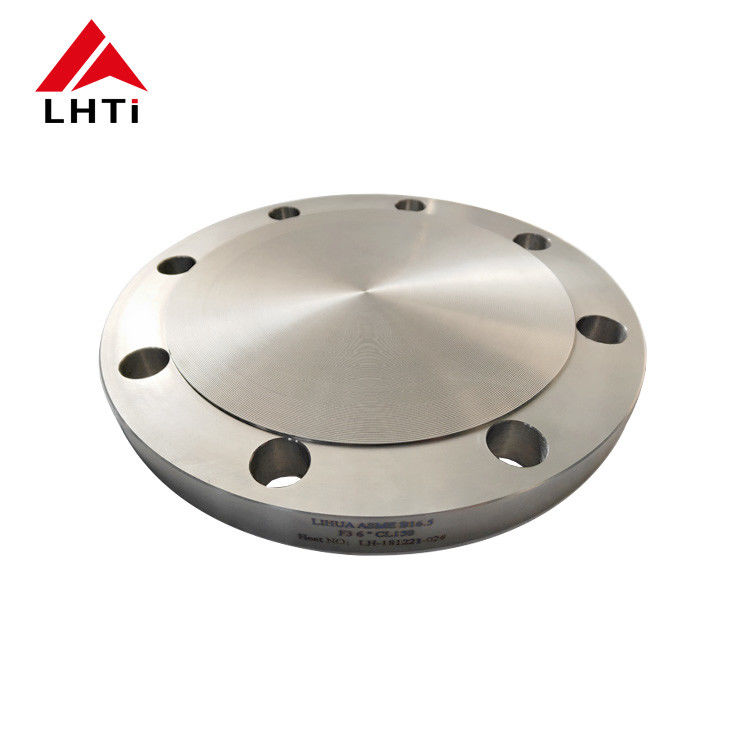

鍛造CNCチタンブラインドフランジ Gr2 クラス150
ブラインドフランジは、配管を塞ぐため、またはストップを作成するために使用されるソリッドディスクです。通常のフランジのように機械加工されており、周囲に取付穴があり、接合面にガスケットシールリングがカットされていますが、流体が通過する開口部はありません。このチタン製ブラインドフランジは、グレード2のチタンからASTMおよびANSI B16.5規格に準拠して鍛造およびCNC加工されており、1/2インチから80インチまで対応し、建設、石油、化学、電力、造船、製紙、冶金、水道ラインの流量を遮断するために使用されます。
| 項目 | 仕様 |
|---|---|
| 材質 | グレード2チタン |
| 規格 | ASTM, ANSI B16.5 |
| フランジタイプ | ブラインド (BL) |
| サイズ範囲 | 1/2～80インチ (DN40 - DN2500) |
| 圧力定格 | クラス150, 300, 600, 900, 1500 |
| 接続タイプ | ライズドフェイス (RF) |
| 製法 | 鍛造、CNC加工 |
| 品質検査 | 超音波検査 |
| 元素 | Fe | O | N | C | H | Ti |
|---|---|---|---|---|---|---|
| グレード2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | bal |
| ASTMグレード | 組成 | 引張強度 (MPa) | 降伏強度 (MPa) | 伸び最小 (%) |
|---|---|---|---|---|
| グレード2 | 合金化されていないチタン (純チタン) | 440 | 320 | 18 |
| 規格 | 圧力クラス | サイズ範囲 |
|---|---|---|
| ASME / ANSI B16.5 | 150, 300, 600, 900, 1500 | 1/2～24インチ |
| ASME / ANSI B16.47 Ser. A (MSS SP44) | 150, 300, 600, 900 | 26～60インチ |
| ASME / ANSI B16.47 Ser. B (API 605) | 75, 150, 300, 600, 900 | 26～60インチ |
ブラインドフランジは、配管内の液体の流れを止めるために2つの開いたフランジの間に配置したり、将来の接続ポイントとして使用したりできます。サイズ、圧力クラス、フェイスタイプをお知らせいただければ、お客様のラインに最適な鍛造チタン製ブラインドフランジを確認いたします。
