| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1部分 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの5000 PC |

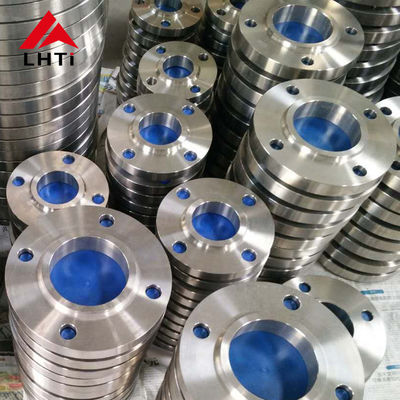

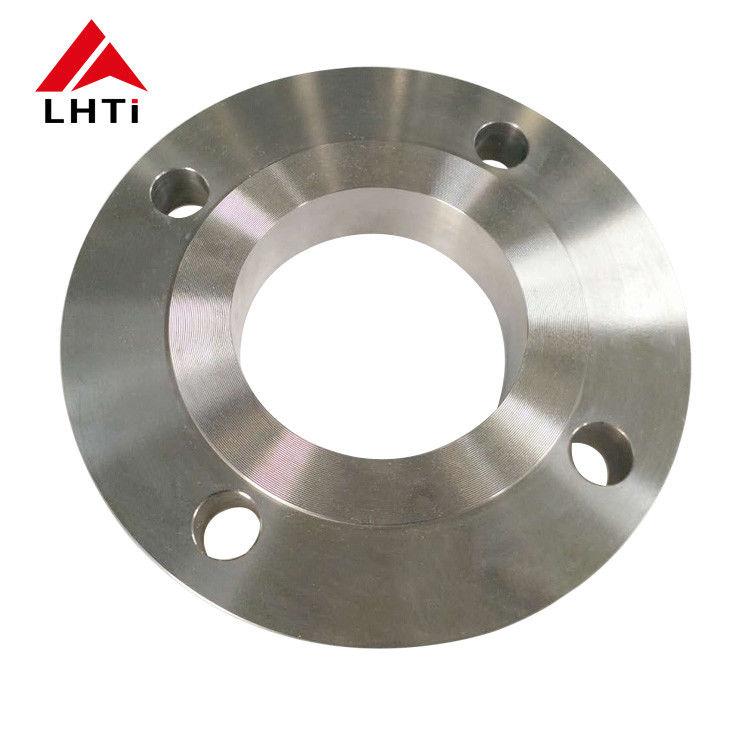

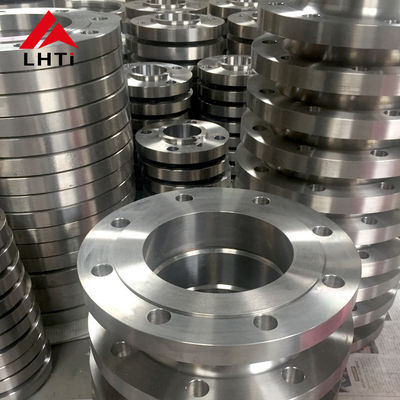

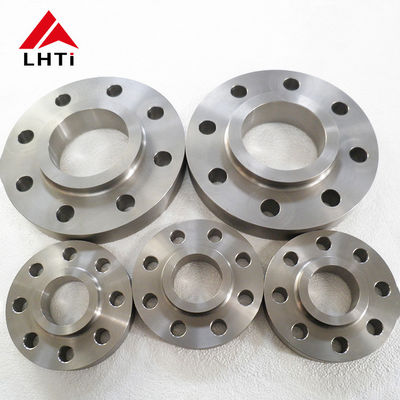

DN100 4インチ グレード2 チタン スリップオンフランジ
このチタン製スリップオンパイフランジは、グレード2、DN100（4インチ、NPS 4）サイズ、ASME B16.5 クラス150の圧力定格で供給されます。フランジは鍛造およびCNC加工されており、研磨仕上げとRFシーリング面を備えています。チタンフランジは、石油化学、ポンプ・バルブ、パイプライン、海洋機器において、軽量で耐食性があり長寿命な接合が必要な場所で使用されます。
| タイプ | スリップオン（SO）; WN、BL、SW、PL、ラップジョイントも利用可能 |
| 規格 | ASME B16.5、ANSI B16.5、JIS B2220、DIN 2627-2628、GB/T 9116 |
| 材質 | Gr1、Gr2、Gr3、Gr4、Gr7、Gr9 |
| サイズ | DN100（4インチ）; 1/2インチ - 30インチ NB、DN10 - DN2000 |
| 圧力 | クラス150; クラス300-2500およびPN6-PN64も利用可能 |
| シーリング面 | RF |
| 表面 | 研磨 |
| 加工方法 | 鍛造およびCNC加工 |
| 検査 | 超音波検査および材料試験報告書 EN 10204 3.1 |
| グレード | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 残 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 残 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | 残 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | 残 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | 残 |
| グレード | 引張強度 min ksi [MPa] | 降伏強度 min ksi [MPa] | 伸び % |
|---|---|---|---|
| 1 | 35 [240] | 20 [138] | 24 |
| 2 | 50 [345] | 40 [275] | 20 |
| 5 | 130 [895] | 120 [828] | 10 |
| 7 | 50 [345] | 40 [275] | 20 |
| 12 | 70 [438] | 50 [345] | 18 |
チタンフランジは、石油化学機器、ポンプ・バルブ本体、パイプライン、海洋システム、医療機器、一般産業部品に使用されます。チタンは、長寿命、優れた耐食性、高い降伏強度と引張強度を提供し、接続部を漏れなく信頼性の高い状態に保ちます。
LHTiは、ISO 9001およびTUV品質管理の下でこれらのフランジを製造しており、超音波検査およびEN 10204 3.1に基づく材料試験報告書が利用可能です。カスタムサイズ、タイプ、シーリング面も提供しており、フランジは輸出用にフォームで包まれ、合板箱に梱包されます。お見積もりについては、図面または仕様をお送りください。
