| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの5000 PC |
チタンプレートフランジ PL DN40 RF ANSI B16.5
このチタンプレートフランジ（PLタイプ）は、DN40およびANSI B16.5規格に準拠した、鍛造、CNC加工された突合せ面付きの部品です。プレートフランジは、配管壁を通して相手フランジにボルト締めされ、低圧から中圧ラインにシンプルでコンパクトな接合部を提供します。鍛造ボディは高密度で気孔がなく、研磨された面はガスケットが均一に密着し、突合せ面はシールが必要な箇所にボルト荷重を集中させます。チタンは塩化物、海水、多くの酸に耐性があり、鋼の約半分の重さです。各部品は超音波検査でチェックされ、EN 10204 3.1の材料試験報告書とともに出荷されます。
技術仕様
| 製品 | チタンプレートフランジ（PL） |
| 規格 | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| タイプ | PL, WN, SO, BL, SW, ラップジョイント, カスタム |
| グレード | Gr1, Gr2, Gr5, Gr7, Gr12 |
| サイズ範囲 | 1/2インチ～60インチ（DN15～DN1200） |
| 圧力クラス | 150#～2500#, PN6～PN64 |
| シール面 | RF（突合せ面） |
| 製法 | 鍛造およびCNC加工 |
| 検査 | 超音波検査およびEN 10204 3.1レポート |
化学組成要件（最大％）
| グレード | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
引張強度要件
| グレード | 引張（最小） | 降伏（最小） | 伸び |
| 1 | 240 MPa / 35KSI | 138 MPa / 20KSI | 24% |
| 2 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 5 | 895 MPa / 130KSI | 828 MPa / 120KSI | 10% |
| 7 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 12 | 438 MPa / 70KSI | 345 MPa / 50KSI | 18% |

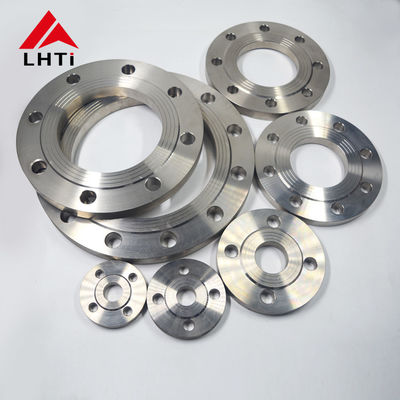

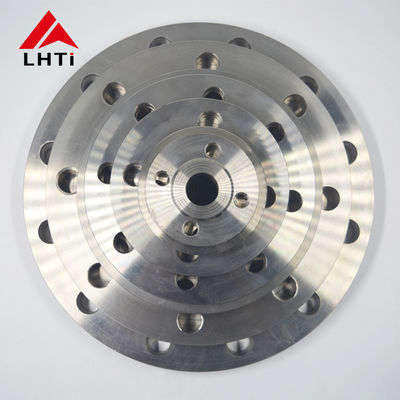

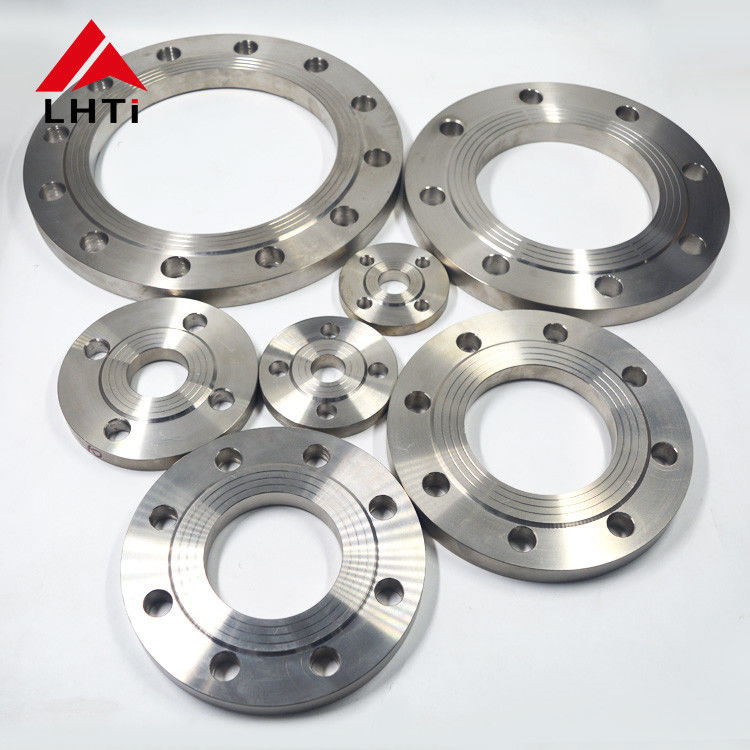

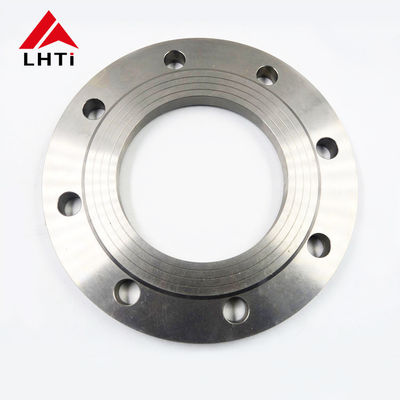

製品写真
用途
プレートフランジは、コンパクトで耐食性のある接合部が必要な場所に取り付けられます。一般的な用途には、プロセスプラント配管、ポンプおよびバルブ接続、水処理および淡水化ライン、石油およびガスサービス、化学薬品取り扱い装置、海洋配管、一般エンジニアリングなどがあります。サイズ、圧力クラス、面は図面に合わせて製造できるため、フランジは既存の配管およびガスケット規格に合わせることができます。各バッチは、梱包前に寸法、面仕上げ、材料がチェックされ、輸出用に木箱に梱包されます。
