| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの5000 PC |

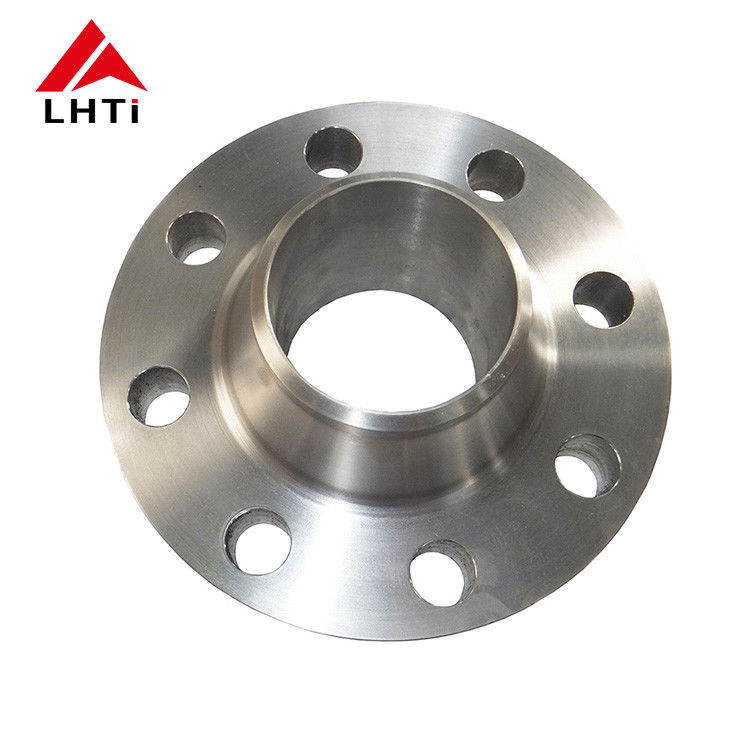

DN10-DN2000 チタン製 WN ウェルドネックフランジ
このチタン製 WN ウェルドネックフランジは、ASME B16.5 に準拠して鍛造および CNC 加工されており、寸法は ANSI/ASME B16.5、B16.47 シリーズ A および B、B16.48 に準拠しています。また、BS4504、BS10、EN-1092、DIN にも対応しています。サイズは NPS 1/2 から NPS 24 (DN10 から DN2000) まで、圧力クラスは 150# から 2500#、PN6 から PN64 まで、グレードは Grade 2、Grade 7、Grade 12 があり、研磨された突合せ面仕様です。
技術仕様
| 製品タイプ | ウェルドネック (WN) フランジ |
| 規格 | ASME B16.5, ANSI B16.5, B16.47 シリーズ A および B, B16.48, BS4504, BS10, EN-1092, DIN |
| 材料規格 | ASTM B381 / ASME SB381 |
| グレード | Gr2, Gr7, Gr12 (Gr1, Gr4, Gr5 も対応可能) |
| サイズ | NPS 1/2 - NPS 24 (DN10 - DN2000) |
| 圧力クラス | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 - PN64 |
| 面タイプ | 平坦面 (FF)、突合せ面 (RF)、リングジョイント (RTJ) |
| シール面 | RF |
| 表面 | 研磨 |
| 加工方法 | 鍛造および CNC 加工 |
| 検査 | 超音波探傷試験および材料試験報告書 EN10204.3.1 |
| 用途 | 化学工業、水利、発電所、圧力容器 |
| 認証 | ISO9001, TUV |
グレード別物理特性
| グレード | 引張強度 (最小) | 降伏強度 (最小) | 伸び (%) |
| Gr1 | 35 ksi / 240 MPa | 20 ksi / 138 MPa | 24 |
| Gr2 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr5 | 130 ksi / 895 MPa | 120 ksi / 828 MPa | 10 |
| Gr7 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr9 | 90 ksi / 620 MPa | 70 ksi / 438 MPa | 15 |
| Gr12 | 70 ksi / 438 MPa | 50 ksi / 345 MPa | 18 |
用途とチタンの利点
チタンフランジは、水利、電力、発電所、配管部品、産業機械、圧力容器に使用され、特に化学処理に適しています。これは、耐食性に優れているためです。チタンは低密度で高い強度対重量比を持つため、チタンフランジは同等の定格を持つ鋼鉄部品よりも軽量でありながら、海水、塩化物、多くの酸に耐性があります。鍛造構造は均一な機械的特性をもたらし、突合せ面は信頼性の高いガスケットシールをサポートします。
品質、カスタマイズ、お問い合わせ
フランジは ISO9001 および TUV の管理下で ASTM B381 / ASME SB381 に準拠して製造されており、超音波探傷試験および EN10204.3.1 に準拠した材料試験報告書が利用可能です。サイズ、圧力クラス、面タイプ、グレードはカスタマイズ可能で、月間生産能力は 5000 個、通常 3 ～ 15 営業日以内に納品されます。お見積もりを作成するために、サイズ、圧力定格、面タイプ、グレードをお知らせください。
