| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの5000 PC |

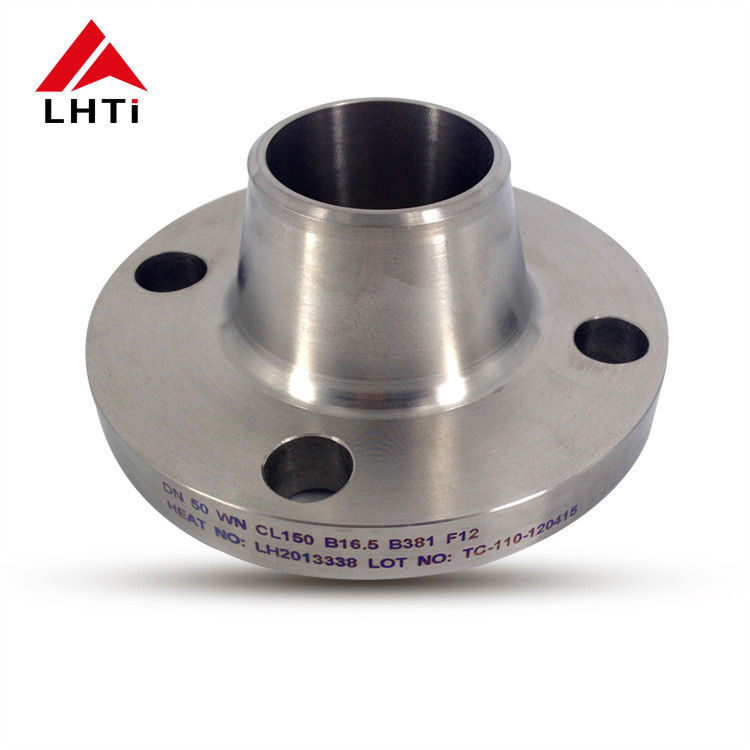

鍛造 Gr2 チタン WN RF フランジ ANSI B16.5
この溶接ネックフランジは、グレード2チタンから鍛造され、CNC加工され、ANSI B16.5のレジューサーフェイスで仕上げられています。長いテーパーネックはパイプに突合せ溶接されるため、接合部はスムーズに荷重を伝達し、圧力をよく保持します。そのため、WNフランジは高圧・高温ラインによく選ばれます。チタンは接合部を軽量に保ち、塩化物、海水、多くの酸に対して強く耐性があります。鍛造構造は、きれいに加工でき、フェイスを平坦に保つ、高密度で均一な結晶粒を与えます。
技術仕様
| タイプ | WN溶接ネックフランジ |
| 材質 | Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
| 規格 | ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 |
| シール面 | RF（レジューサーフェイス） |
| サイズ | NPS 1/2～NPS 24 (DN10～DN2000) |
| 圧力 | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6～PN64 |
| 製法 | 鍛造およびCNC加工 |
| 表面 | 研磨 |
| 検査 | 超音波検査および材料試験報告書 EN 10204 3.1 |
化学組成要件 (%)
| グレード | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 残 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 残 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5～6.75 | 3.5～4.5 | / | / | / | 残 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12～0.25 | / | / | 残 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2～0.4 | 0.6～0.9 | 残 |
引張強度要件
| グレード | 引張強度最小 | 降伏強度最小 | 伸び (%) |
| 1 | 35KSI / 240 MPa | 20KSI / 138 MPa | 24 |
| 2 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 5 | 130KSI / 895 MPa | 120KSI / 828 MPa | 10 |
| 7 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 12 | 70KSI / 438 MPa | 50KSI / 345 MPa | 18 |
製品写真
用途と品質保証
このタイプの溶接ネックフランジは、ポンプやバルブ、パイプライン、圧力容器、化学・石油化学プラント、航空宇宙地上機器、オフショア・海洋システムで、塩化物や海水に耐性のある軽量フランジが必要な場合に使用されます。同じ範囲の他のタイプには、SO、BL、SW、PL、ラップジョイントフランジなどがあります。品質管理は、機械的試験（引張強度と硬度）、分光分析およびPMIによる化学分析、材料調達から最終納品までの寸法チェック、および完全な認証書類をカバーし、要求に応じて超音波検査とEN 10204 3.1の材料試験報告書が提供されます。
