| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 1ヶ月あたりの5000 PC |

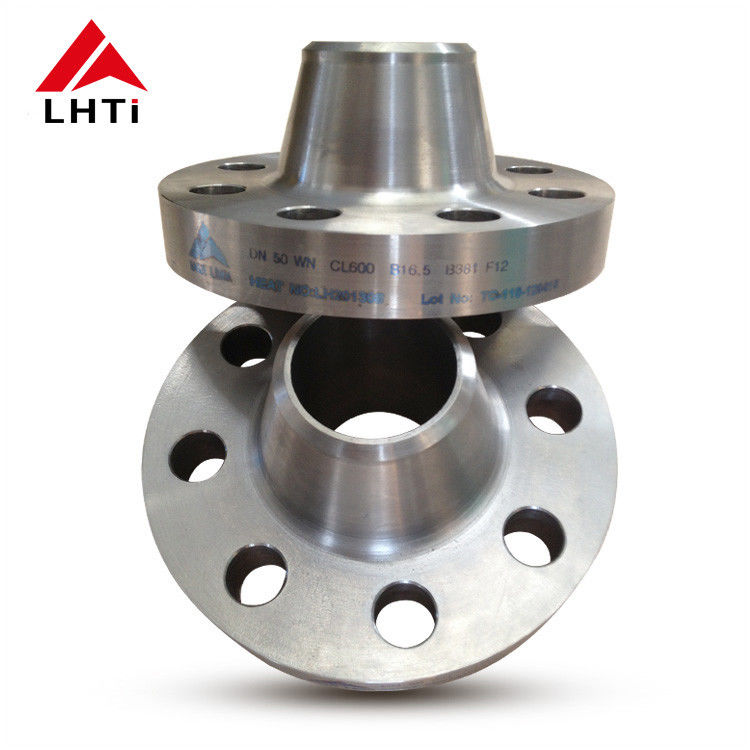

研磨チタン溶接ネックフランジ Ti6Al4V
チタンフランジは、化学処理、石油化学、石油・ガス、海洋、航空宇宙などの耐食性が要求される産業で広く使用されており、特に過酷な環境、高温、高圧条件に適しています。この研磨された溶接ネックフランジは、Ti6Al4V (Gr5)、Gr2、その他のグレードで鍛造およびCNC加工されており、隆起した面シール面を備えています。
| タイプ | WN、SO、BL、SW、PL、ラップジョイント、カスタム |
| 規格 | ANSI B16.5、JIS B2220、DIN 2627-2628、ASME、GB/T 9116、ASTM B16.5 |
| 材質 | Gr1、Gr2、Gr3、Gr4、Gr7、Gr9 |
| シール面 | RF |
| サイズ | 1/2"～30" NB、NPS 1/2 - NPS 24 (DN 10 - 2000) |
| 圧力 | 150#、300#、600#、900#、1500#、2500#、PN6-PN64 など |
| 表面 | 研磨 |
| 技術 | 鍛造およびCNC加工 |
| 検査 | 超音波検査＆材料試験報告書 EN10204.3.1 |
| グレード | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | 残 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | 残 |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | 残 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | 残 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | 残 |
| グレード | 引張強度（最小） | 降伏強度（最小） | 伸び (%) |
|---|---|---|---|
| 1 | 35KSI / 240 MPa | 20KSI / 138 MPa | 24 |
| 2 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 5 | 130KSI / 895 MPa | 120KSI / 828 MPa | 10 |
| 7 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 12 | 70KSI / 438 MPa | 50KSI / 345 MPa | 18 |
このチタンフランジは、自動車、眼鏡、医療機器、電子機器、石油化学機器、ポンプ・バルブ、パイプライン、航空宇宙、海洋産業で使用されています。チタンは、低重量で高強度、優れた耐食性、生体適合性を提供するため、フランジ接合部は過酷な高温・高圧サービスでも漏れなく耐久性があります。
LHTiは、ISO 9001認証の下、TUV検査を受け、ANSI、ASME、DIN、JIS、GB/T規格に準拠して製造しており、EN10204.3.1の材料試験報告書とともに超音波検査を実施しています。タイプ、サイズ、圧力クラス、表面仕上げはカスタマイズ可能で、OEMサービスも利用可能です。梱包は輸出用の合板箱にフォームで包まれています。お見積もりは仕様をお送りください。
