| ブランド名: | LHTI |
| モデル番号: | LH-12 |
| MOQ: | 10kg |
| 支払条件: | L/C、D/P、T/T、ウェスタンユニオン、ペイパルなど |
| 供給能力: | 月50000kg |
ERTi-4 または ERTi-5？ ワイヤーの指定を読む
これら2つの指定はAWS A5.16テーブルで隣り合っており、同じ直径と研磨仕上げで販売されているため、作業場で混同しやすいです。これらは同じ金属ではありません。ERTi-4は酸素範囲が広い非合金チタンです。ERTi-5はTC4として知られるTi-6Al-4V合金であり、その化学組成は酸素よりもアルミニウムとバナジウムが支配的です。
このページは、その違いを中心に書かれています。なぜなら、説明されている製品が両方の名称でラベル付けされているからです。タイトルはERTi-4、説明はERTi-5、TC4、1.0～6.0 mmとなっています。注文前にどちらかの記述を選択する必要があり、証明書がそれを決定します。
2つの指定、2つの異なる金属
ERTi-4は市販の純粋なフィラーです。チタンに酸素を制御して加え、意図的な合金添加はありません。ERTi-5は、約6パーセントのアルミニウムと4パーセントのバナジウムを含む合金フィラーです。実際の結果は強度と延性です。ERTi-5の溶着部ははるかに強く、許容範囲が狭いです。ERTi-4の溶着部はより柔らかく、ブレンドしやすいです。
| 指定 | UNS番号 | 酸素 | 合金含有量 | 溶接するもの |
|---|---|---|---|---|
| ERTi-1 | R50100 | 0.03～0.10 % | なし | グレード1シートおよびチューブ |
| ERTi-2 | R50120 | 0.08～0.16 % | なし | グレード2、汎用CPフィラー |
| ERTi-4 | R50130 | 0.08～0.32 % | なし | グレード4、高強度CP |
| ERTi-5 | R56400 | 0.12～0.20 % | Al 5.5～6.7、V 3.5～4.5 | グレード5、Ti-6Al-4V、TC4 |
| ERTi-7 | R52401 | 0.08～0.16 % | Pd 0.12～0.25 | グレード7、酸性還元サービス |
母材から逆にテーブルを読んでください。グレード4プレートはERTi-4、グレード5プレートはERTi-5、グレード2はERTi-2を使用します。CPチタンでは、継手の強度はプレートによって制限されるため、フィラーを下回ることは安全な方向です。ワイヤーではありません。過剰なマッチングは問題を引き起こします。CPプレート上のERTi-5フィラーは、柔らかい部品に硬く、延性の低いビードを置き、融合線に応力を集中させます。
証明書が質問を解決する方法
このページの下にあるAWS化学組成テーブルは、UNS番号と限界値を持つ指定ごとに1行を提供します。ERTi-4はR50130で、酸素は0.08～0.32パーセント、アルミニウムまたはバナジウムはありません。ERTi-5はR56400で、アルミニウムは5.5～6.7パーセント、バナジウムは3.5～4.5パーセントです。それらの2行は、目の前にあると混同することはできません。だからこそ、ロット証明書は単なる商品名だけでなく、行を引用すべきなのです。
証明書がない場合、清掃されたコイルの端にある携帯型分析計は、アルミニウムとバナジウムを読み取ることで数秒で2つを分離できます。酸素量はわかりません。そのため、ERTi-2とERTi-4を分離できません。そのペアについては、証明書が唯一の実用的な証拠です。
| 確認 | 何が証明されるか | どのように行われるか | 何が証明されないか |
|---|---|---|---|
| 証明書の化学組成行 | ロットが属する指定 | O、Al、VをAWSテーブルと比較する | 箱の中のコイルが証明書のコイルであること |
| コイル端のPMI | 目の前の金属が証明書と一致すること | 清掃された端の携帯型分析計 | 酸素（分析計は読み取らない） |
| 硬度 | ワイヤーが期待される強度範囲内にあるかどうか | マウントされた断面のHV | ERTi-2とERTi-4の違い |
| 表面 | ピクリングがスケールと潤滑剤を除去したこと | 長さに沿った目視確認 | グレード（どのような方法でも） |
サイズ、表面、形状
このページにあるサイズ範囲は1.0～6.0 mmで、直線またはコイル状で、研磨仕上げです。研磨はクリーニングステップです。酸化物と引き抜き残渣を除去し、均一なマットグレーを残します。グレードについては何も述べておらず、明るいコイルはより良いものの証拠ではありません。
直径公差と直線性は、この範囲の上限ではほとんどの購入者が予想するよりも重要です。6.0 mmのワイヤーは、手で供給するロッドとして使用できるほど硬く、コイルはまっすぐに伸ばすのに抵抗します。継手に直線が必要な場合は、現場でコイルをまっすぐにしようとするのではなく、まっすぐなものを注文してください。
注文時の注意
指定とUNS番号を一緒に、次に直径、形状、表面、レポートレベルを記載してください。母材グレードを追加すると、サプライヤーはワイヤーが引き抜かれる前に不一致をフラグ付けできます。これは証明書段階で見つけるよりも安価です。

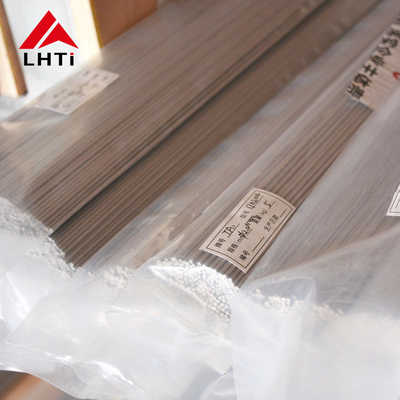

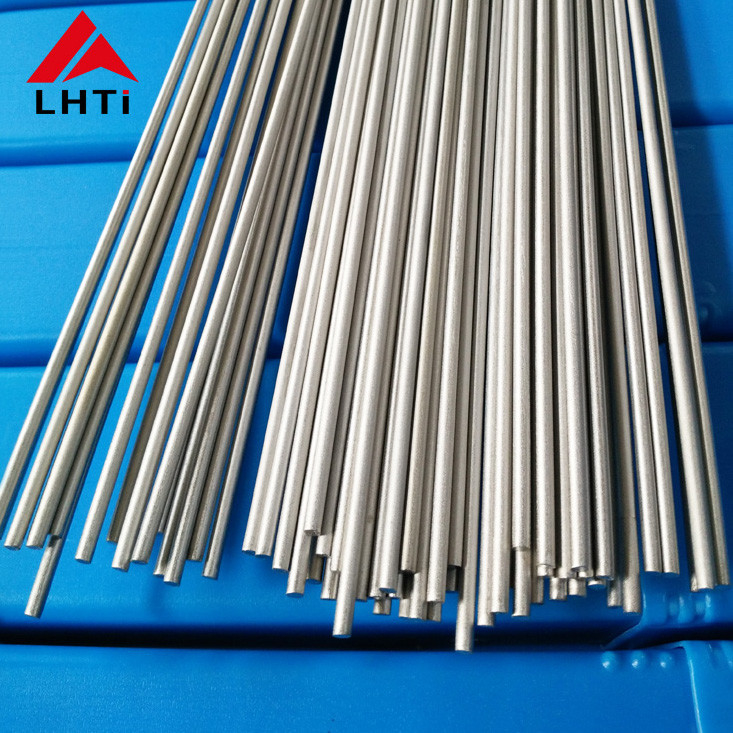

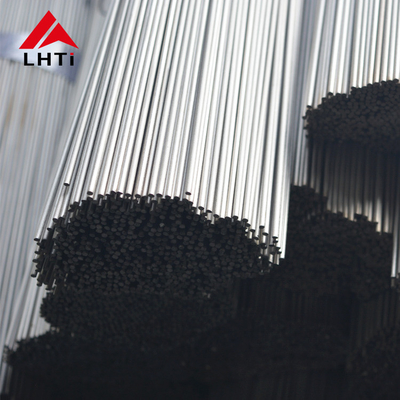

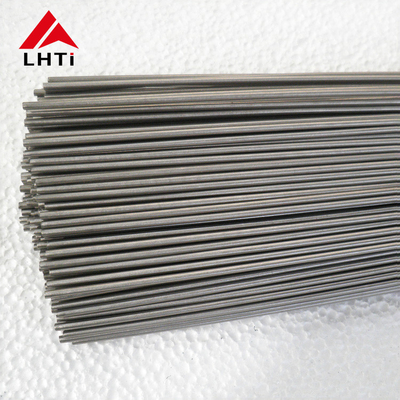

製品画像
