| ブランド名: | LH-Ti |
| モデル番号: | LH-BL |
| MOQ: | 1本 |
| 価格: | US dollar $30/pc--US dollar $80/pc |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 5000個/月 |
Gr1およびGr2チタンフランジ：TAグレード解説
2つの命名システムがチタンフランジの注文で出会います。ASTMグレードGr1およびGr2は、ほとんどの国際的な図面や証明書で使用されていますが、この工場を含む中国のミルもGB/T TAマークに対応しています。2つのシステムは異なる名前で同じ金属を記述しており、どちらが優先されるかを明記せずに両方を混在させた注文は、入荷時の遅延の一般的な原因となります。
TA0からTC4：中国のマークの意味
GB/Tチタンシステムは、ほぼ純粋なグレードにTA、ベータ合金にTB、アルファベータ合金にTCを使用します。TA0およびTA1は低酸素端にあり、ASTM Gr1に相当します。TA2は標準的な工業用純度グレードで、Gr2に相当します。TA3はGr3に相当します。TA9はパラジウム変性グレードで、Gr7に相当し、TA10はモリブデンニッケルグレードで、Gr12に相当します。TC4はTi-6Al-4Vで、Gr5に相当します。
| 中国のマーク | ASTMグレード | 合金添加 | 引張/降伏、MPa | フランジ注記 |
|---|---|---|---|---|
| TA0, TA1 | Gr1 | なし、最低酸素 | 240 / 138 | 低圧のみ、ソフトフェイス |
| TA2 | Gr2 | なし、標準酸素 | 345 / 275 | デフォルトのフランジグレード |
| TA3 | Gr3 | なし、高酸素 | 485 / 380 | フランジではまれ、硬いフェイス |
| TA9 | Gr7 | パラジウム 0.12～0.25 | 345 / 275 | 塩化物および還元酸 |
| TA10 | Gr12 | Mo 0.2～0.4, Ni 0.6～0.9 | 438 / 345 | 熱酸、塩化物には不向き |
| TC4 | Gr5 | Al 5.5～6.75, V 3.5～4.5 | 895 / 828 | 高負荷、鍛造が難しい |
マッピングは近いですが、自由に代替できるライセンスではありません。証明書は通常、一方のシステムで発行されるため、注文は検査官がチェックするシステムを明記する必要があります。図面にTA2と記載され、報告書にGr2と記載されている場合、検査官は書面での同等性証明をファイルに保持する必要があります。そうでない場合、誰かが確認するまで材料は隔離されます。
フランジのGr1とGr2の選択
Gr1とGr2の違いは合金ではなく酸素です。約0.18パーセント対0.25パーセントです。これにより、引張強度が240から345 MPaに、降伏強度が138から275 MPaに上昇し、Gr2がフランジのデフォルトである理由です。ボルト締め継手は、ガスケットの周りの圧縮でフェイスに負荷がかかり、大口径のソフトなGr1フェイスは、ガスケットが座る前にボルト予圧で変形します。
Gr1にもまだ用途があります。2つの中でより成形性が高く、曲げやすく、低ボルト荷重でより深いガスケット溝の印象を与え、低圧の水道およびユーティリティラインに適しています。しかし、ボルト荷重が高く、フェイスが何度かの締め付けで平坦でなければならないクラス900または1500の継手には適しません。
化学サービスが強度よりも重要
このページの適用分野は化学産業であり、そのサービスではグレードは強度ではなく媒体によって選択されます。Gr2は、酸化酸および中性溶液の一般的な用途です。Gr7は、塩化物が存在する場所での用途です。パラジウム添加により、金属はピッティングせずに再不動態化できます。Gr12は、還元酸および熱溶液での用途です。モリブデンとニッケルがパラジウムではできない作業を行います。
| サービス | 使用 | 避ける | 理由 | 要求する報告書 |
|---|---|---|---|---|
| 海水、ブライン | Gr2またはGr7 | Gr12 | 塩化物ピッティングおよびクレビス攻撃 | グレードプラス熱番号 |
| 湿塩素 | Gr7 | Gr2, Gr12 | パラジウムが腐食電位をシフトさせる | Gr7化学ライン |
| 硝酸 | Gr1, Gr2 | コストのためだけのGr7 | 酸化酸はCPチタンに適している | 介在物制限 |
| 還元酸 | Gr12 | Gr2, Gr7（遊離酸下） | MoとNiが耐性を向上させる | MoとNiの値 |
| 次亜塩素酸塩 | Gr7 | Gr2（高温時） | ガスケット下のクレビス攻撃 | Gr7プラスフェイス仕上げ |
これらの選択肢のうち2つは、実際には頻繁に逆転しています。Gr12はGr2の一般的なアップグレードとして提供されることが多いですが、塩化物ではGr7よりも弱く、海水には使用すべきではありません。Gr12は酸が現れる場所でしばしば提供されますが、その利点は強酸化酸では失われ、プレーンGr2がより低価格で良好に機能します。
ANSIとASMEは一つの規格
このページのタイトルは、ANSI B16.5とASME B16.5の両方として規格を繰り返しています。それらは同じ文書です。ANSIは、現在ASMEとして発行している団体の古い名前であり、B16.5は何十年もASMEプレフィックスを付けています。両方をリストアップすることは無害ですが、属性ブロックが図面のためではなく検索のために書かれたことを示しています。
製品名フィールドはより深刻な不整合です。ページタイトルと説明はフランジ全般を説明していますが、ANSIチタンブラインドフランジと記載されています。ブラインドフランジは、ボアのない特定の形状です。引用されている品目がウェルドネックまたはスリップオンの場合、提供前にフィールドを修正する必要があります。タイプは、他のどの単一フィールドよりも価格を決定するためです。
注文時の注意
タイプ、一方の命名システムでのグレード、規格、サイズ、クラス、フェイス、および報告書を明記してください。タイプは、検索から届く問い合わせで最も欠落しているフィールドであり、見積もりを行うために工場が最初に必要とするものです。同じサイズとクラスのブラインド、ウェルドネック、スリップオンは、3つの異なる鋳造または鍛造品であり、3つの異なる重量になります。
このページでは、マテリアルフィールドにgr2、gr7、gr12と記載されていますが、タイトルと説明はGr1とGr2で始まっています。したがって、Gr1は提供されていますがリストされておらず、Gr1を必要とする購入者は明示的に述べる必要があります。テクニックフィールドはFrogedと読まれ、これはforgedのスペルミスです。インスペクションフィールドは、3.1レポート付きの超音波検査を約束しており、これは購入注文に含めるべき組み合わせです。
サイズと圧力は、この範囲の他のページと同じパターンに従います。NPS 1/2～24はDN 10～2000と記載されていますが、NPS 24はDN 600なので、括弧内の数値はB16.5フランジの範囲を過大評価しています。クラス150～2500はB16.5と一致しています。クラスを引用してください。バーでの換算圧力ではなく、クラスがボルトサークルとガスケット、および壁を設定するためです。

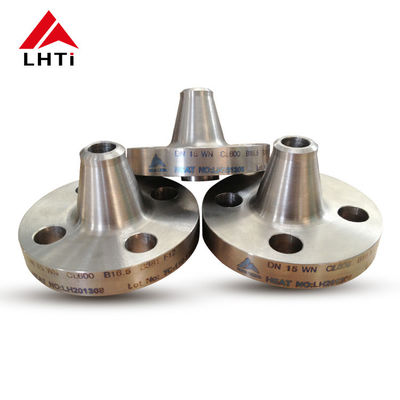

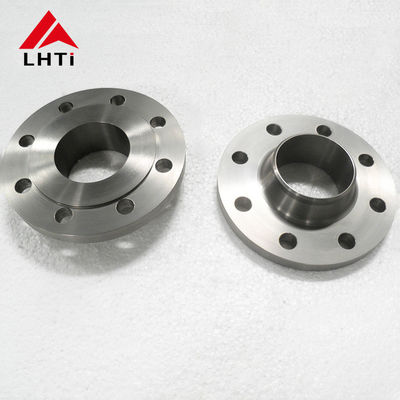

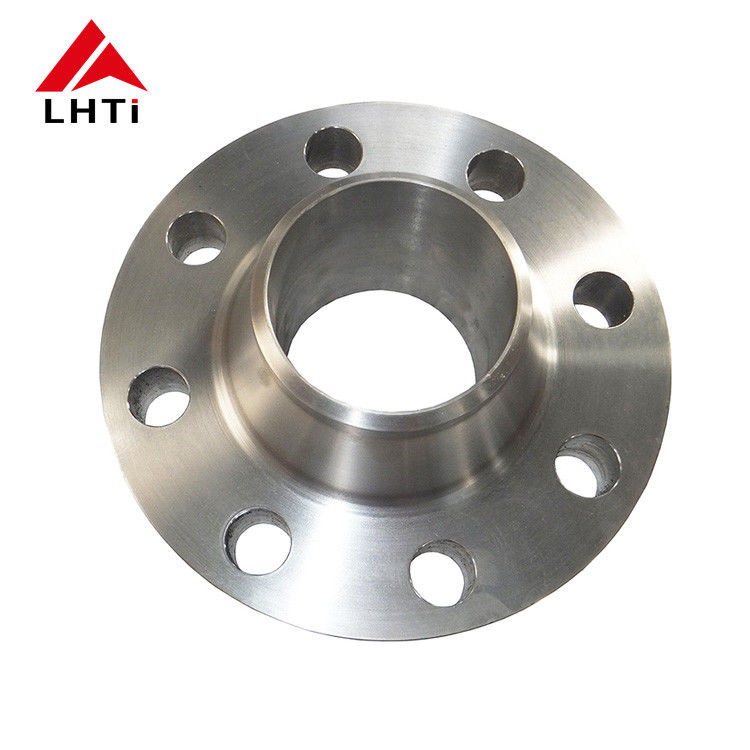

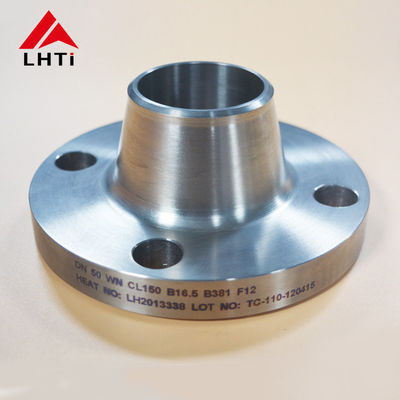

製品画像
