ロングウェルドネックチタンフランジのコストドライバー
ロングウェルドネックフランジは、ハブが長いウェルドネックフランジではありません。ノズルコンポーネントであり、延長されたハブにより、フランジを溶接スプールピースなしで直接容器シェルまたは肉厚パイプに溶接できます。また、溶接熱がガスケット面を歪ませないように、溶接をフランジから十分に離れた位置に配置します。これらの機能は、チタンの重量と加工時間で賄われるため、このアイテムの価格はスリップオンフランジよりもはるかに大きく変動します。
ロングハブの実際の機能
ハブ長はサイズとクラスごとに表にされており、クラスが上がるにつれて長くなります。これは、溶接部の肉厚がノズル肉厚に一致する必要があるためです。そこから3つのことが導き出されます。溶接部はフランジから離れているため、面は平坦なままです。ボアはノズル内径に合わせて機械加工できるため、製品が溜まる段差がありません。また、ハブは両側から溶接部の超音波検査を行うのに十分な長さがあり、ショートウェルドネックフランジにはそれがありません。
その形状のコストは質量です。同じサイズとクラスのロングウェルドネックフランジは、ウェルドネックフランジの数倍の重量があり、チタンではその質量が価格の最大の項目です。ウェルドネックフランジの問い合わせをコピーして「ロング」という単語を追加し、クラスやハブ長を変更しない購入者は、高く見える見積もりを受け取り、実際には図面に対して正しいものとなります。
| 形状 | ハブ | 溶接 | 適切な場所 | NPS 8、クラス600の重量 |
|---|---|---|---|---|
| ロングウェルドネック | 延長された、肉厚の数倍 | ハブ端のバット溶接1箇所 | 容器およびタンクノズル | 3つの中で最も高い |
| ウェルドネック | パイプ肉厚への短いテーパー | ハブ端のバット溶接1箇所 | フランジ接合部の配管 | ベースライン |
| ノズルネック鍛造品 | シェルコースと一体化 | シェルに移動した溶接 | 肉厚容器 | 容器設計によって設定 |
| スリップオン | なし、パイプ上のボア | フィレット溶接2箇所 | 低圧配管 | 低い、疲労強度が低い |
チューブとビレットルート
小型のロングウェルドネックフランジは、低生産量のサイズ用の鍛造金型を正当化できないため、しばしばバーまたはビレットからコアをトレパン加工して製造されます。大型サイズはリング圧延または鍛造で形状を作り、その後機械加工されます。トレパン加工された部品は加工時間が長く、スクラップも多くなりますが、鍛造部品はバッチ全体でしか元が取れない金型費用がかかるため、購入者にとってルートは重要です。
どちらのルートでもASME B16.5の寸法を満たすことができ、鍛造品の場合はASTM B381、出発材料の場合はバー標準に認証できます。変更されるのは納期と最小数量です。トレパン加工されたサイズは1個ずつ製造できますが、鍛造サイズは通常できません。
価格変動の理由
2つの見積もりの間に、同じように見えるフランジでほとんどの変動を引き起こす4つの要因があります。クラス、面、ハブ長、ロットサイズです。クラスは肉厚とボルト円を同時に変更し、リングジョイント溝は加工を追加し、シンプルな突合せ面のオプションを削除し、標準パターンよりも長いハブはビレットの両端に重量を追加します。
| コストドライバー | 価格変動の理由 | 変動 | 価格を抑える方法 | 見積もりの確認 |
|---|---|---|---|---|
| 鍛造重量 | チタンはキログラム単位で購入される | 高い | ハブ長を過剰指定しない | 単位重量 |
| 出発材料 | バーまたはビレットのトレパン加工、またはリング圧延 | 高い | 可能な場合はリング圧延 | プロセスルート名 |
| クラスと面 | 肉厚とRTJ溝の時間 | 高い | クラスをラインに合わせる | クラスと面を確認 |
| 加工時間 | ハブ、ボア、面のCNC時間 | 中程度 | 5個以上のバッチサイズ | オファーのロットサイズ |
| テスト | UT、PMI、ハイドロ、第三者 | 中程度 | レポート1件、3件ではない | スコープと標準名 |
面は、問い合わせで最もよく省略され、クラスの次に価格を最も大きく変更する項目です。突合せ面は1回のパスで旋削されます。リングジョイント溝は、成形ツール、ゲージ深さ、金属リングにシールする表面仕上げが必要であり、溝が大きすぎると修理できません。チタンでは溝も加工硬化するため、仕上げパスは軽くする必要があります。
このページの価格フィールドの読み方
このページの仕様ブロックには、1個あたり30〜80米ドルの価格が表示されています。これは、小型フランジリストから残されたテンプレート範囲であり、ロングウェルドネックフランジの見積もりではありません。NPS 8、クラス600のチタン製ロングウェルドネック鍛造品は数十キログラムの重量があり、加工前に金属だけでその範囲の上限よりもはるかに価値があります。
製品ページに表示されている価格は、範囲内の最小アイテムの指標として扱い、重量、クラス、面、ロットサイズに対する見積もりを依頼してください。これは、製品名にも当てはまります。現在、製品名は部品の説明ではなく検索フレーズとして表示されています。
注文に関する注意
ノズル外径と肉厚、フランジサイズとクラス、面、ハブ長またはシェルからの突出量、ボア、グレード、テストスコープを指定してください。フランジが容器に取り付けられる場合、溶接部のシェル肉厚はフランジ仕様の一部です。なぜなら、完全溶込み溶接のためにハブをそれに合わせる必要があるからです。
グレードについては、このページの上の表はGr1、Gr2、Gr5、Gr7、Gr12をカバーしていますが、材料行はGr1を2回リストし、Gr3、Gr4、Gr9を追加していますが、それらの組成はありません。ロングウェルドネックフランジの場合、実用的な選択肢は、一般的なサービスにはGr2、ノズルが塩化物にさらされる場合はGr7です。Gr5は、ノズルが高荷重接続の場合に使用されます。レポートの1行にグレードと標準を要求してください。
寸法フィールドにも注意が必要です。サイズ行はNPS 1/2〜24とDN 10〜2000を一緒に表示しますが、NPS 24はDN 600なので、2つの半分は異なる範囲であり、最初のものだけがB16.5に一致します。標準行はASTM B16.5で終わりますが、これは発行された標準ではありません。寸法はASME B16.5から、材料はASTM B381から取得されます。ASTM B16.5を引用するレポートは作成できないため、注文前に文言を修正する必要があります。

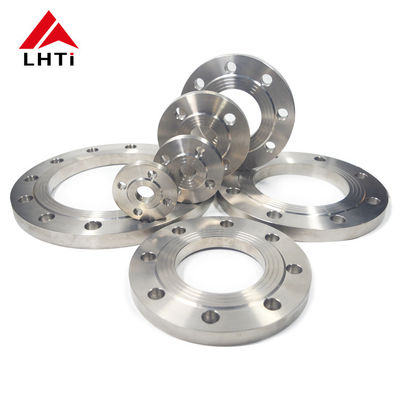

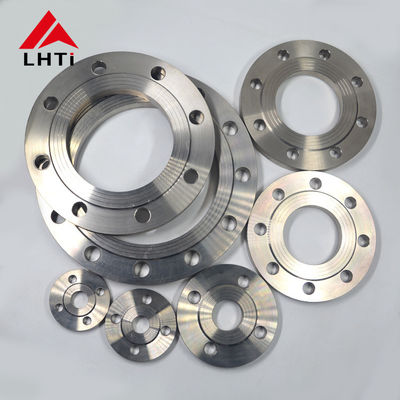

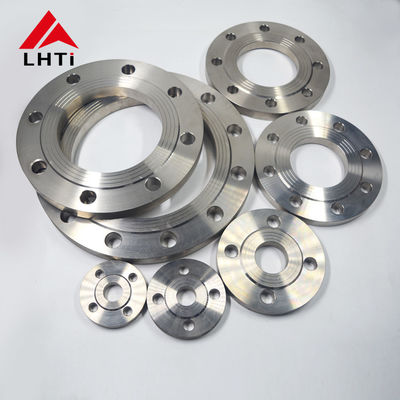

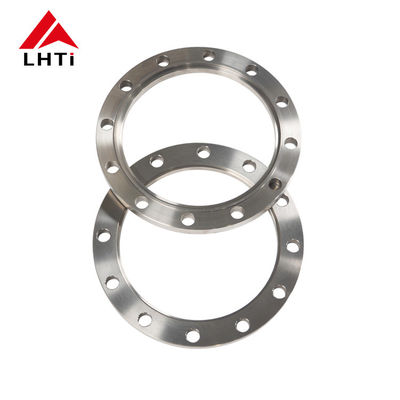

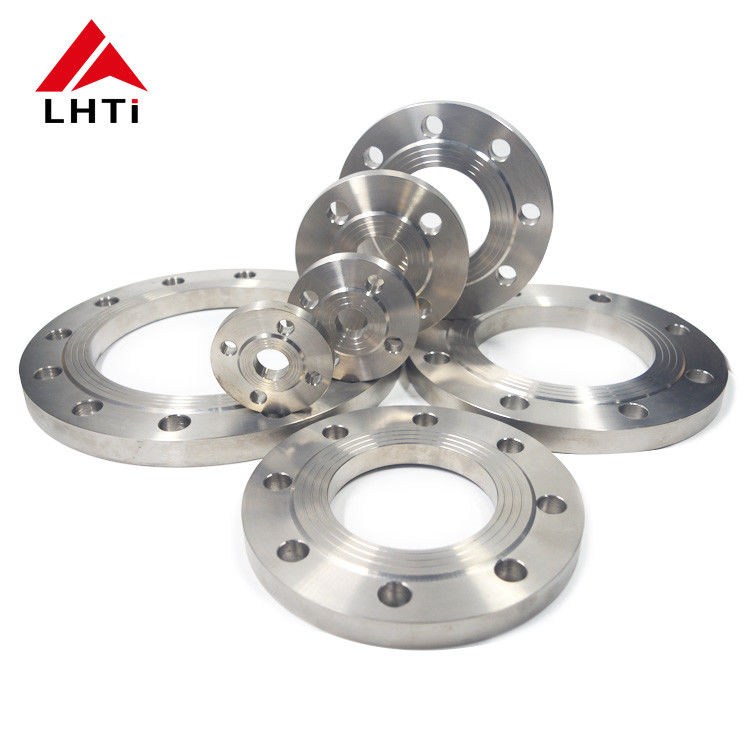

製品画像
