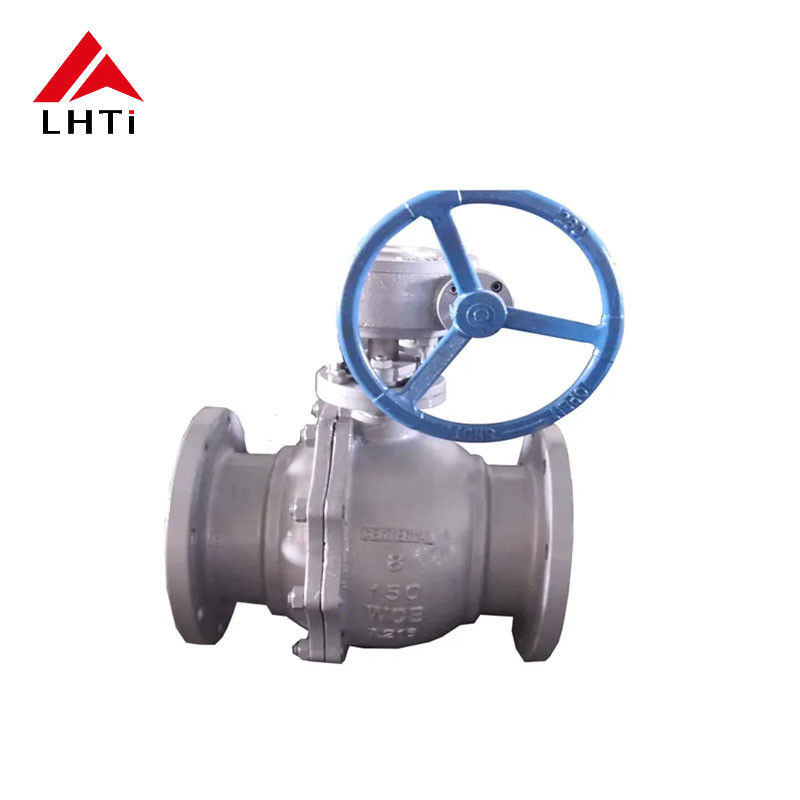

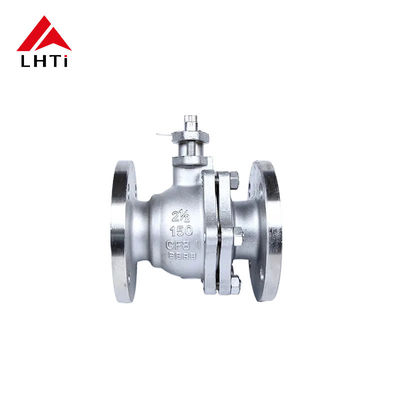

Gr5 チタンボールバルブ強さと軽度の究極の組み合わせ

ブランド名:	LHTi
モデル番号:	Vポートチタンボールバルブ
MOQ:	1 枚
価格:	交渉可能
支払条件:	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給能力:	月に5000枚

詳細情報

製品説明

詳細情報

起源の場所:

バオジ,中国

証明:

ISO9001,CE,etc

フローパターン:

双方向

ロック装置:

オプション

タイプ:

2本ボールバルブ

キャビティ圧力リリーフ:

はい

火の金庫:

はい

ボディタイプ:

一品二品三品

ボールグレード:

Gr1 Gr2 Gr5 Gr9 Gr23 など

特徴:

生物学的相容性非磁気

接続を終了します:

フレンジ (ANSI,JIS,DIN,GB)

表面:

金属の輝き

防火設計:

API 607,API 6FA

温度:

-196°Cから350°C (-320°Fから662°F)

ステム材質:

チタン、ステンレス

認証:

API 6D,API 607,ISO 9001

表面処理:

磨いた鏡明るい

パッケージの詳細:

パライウッドケースまたはパレット,またはあなたの要求に応じて

供給の能力:

月に5000枚

ハイライト:

Gr5 チタンボールバルブ

軽量チタンボールバルブ

高強度チタンボールバルブ

製品説明

Gr5チタンボールバルブ：強度と軽量性の究極の組み合わせ

高圧システムにおける性能分析

高圧の石油・ガスシステムでは、材料選定が極めて重要です。グレード5（Gr5）チタンは、その優れた強度重量比、軽量性、そして卓越した耐食性により、優れた選択肢として浮上しています。本分析では、Gr5チタンボールバルブの性能特性を検証し、要求の厳しい高圧用途における信頼性と効率性を強調します。

グレード5チタンの理解

グレード5チタン（Ti-6Al-4V）は、約90％のチタン、6％のアルミニウム、4％のバナジウムで構成されています。この合金は、高い引張強度と低密度を含む優れた機械的特性を提供し、強度と重量の両方を考慮する必要がある用途に最適です。その微細構造におけるアルファ相とベータ相は、その卓越した強度重量比に貢献し、極端な圧力条件下で性能を維持する堅牢な設計を可能にします。

高圧環境における耐食性

Gr5チタンは、ステンレス鋼などの従来の材料と比較して、優れた耐食性を示します。サワーガスや腐食性化学物質などの攻撃的な媒体を扱う高圧システムでは、チタンの不動態酸化皮膜がピッティング、隙間腐食、応力腐食割れから保護します。この自己修復層は、過酷な環境でのバルブの完全性を確保し、故障リスクを最小限に抑え、運用継続性を維持します。

機械的特性と性能

Gr5チタンは、約1,200 MPaの引張強度と約1,100 MPaの降伏強度という印象的な機械的特性を誇ります。これらの特性により、バルブは変形することなく高い内部圧力に耐えることができます。材料の硬度は優れた耐摩耗性を提供し、疲労を大幅に引き起こすことなく繰り返し荷重に耐える能力は、高圧流体制御システムに最適です。

設計上の考慮事項

Gr5チタンは、構造的完全性を維持しながら流体フローを最適化する革新的なバルブ設計を可能にします。Vポートまたはマルチポート設計などの機能は精密な流量制御を提供し、チタンの軽量性はスペースが限られた設置向けのコンパクトなバルブを容易にします。この設計の柔軟性により、エンジニアは高圧環境における特定の運用要件を満たすことができます。

テストと検証

厳格なテストにより、高圧用途におけるGr5チタンボールバルブの信頼性が保証されます。静水圧試験では、バルブを最大定格を超える圧力にさらして、漏れ率、変形、構造的完全性を評価します。疲労試験は、繰り返しの応力サイクルを通じて実際の運転条件をシミュレートし、長期的な性能と耐久性を検証します。

主な利点

精密制御：Vポート設計により正確な流量調整が可能
卓越した耐食性：困難な環境でも信頼性の高い性能を発揮
優れた耐久性：堅牢な構造によりメンテナンスとダウンタイムを最小限に抑える
高温性能：高温設定でも効果的に動作
軽量強度：効率的な設計のための最適な強度重量比

産業用途

化学産業：酸、アルカリ、酸化物を含む腐食性媒体の取り扱い
石油・天然ガス：抽出、輸送、処理における流体フローと圧力の制御
海洋工学：海底パイプラインおよびオフショアプラットフォーム向けの海水耐食性
航空宇宙：油圧および燃料システム向けの軽量、高強度特性
食品・医薬品：無毒、汚染のない流体制御

技術仕様

圧力定格	PN1.6-4.0Mpa クラス150-300Lb
呼び径	DN25-DN350 1"-14"
駆動方式	ウォームギア、空気圧、油圧、電動
ボディ、ボンネット材質	TA1, TA2, TA10, Gr2, Gr3
ボール材質	TA1, TA2, TA10, Gr2, Gr3
ステム材質	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
シールリング材質	PTFE, RPTFE, PPL, PEEK
設計規格	GB/T12237, ASME B16.34
対向寸法	GB/T12221, API6D, ASME B16.10
フランジ接続	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
試験規格	JB/T9092, GB/T13927, API6D, API598
