DN15 チタン スリップオンフランジ ASME B16.5 クラス150
DN15、または1/2インチは、ASME B16.5でリストされている最小サイズであり、このサイズの スリップオンフランジ が圧力定格によって制限されることはめったにありません。ジョイントが耐えられるかどうかを決定するのは、フランジのボアと、それがスライドする1/2インチのシームレスパイプの肉厚との適合性、そしてそれを保持する2つのフィレット溶接です。このフランジは、グレード2またはグレード7のチタンから機械加工され、突合せ面付きで供給され、対応する1/2インチのシームレスパイプと組み合わされます。
パイプ肉厚がジョイントを支配する
スリップオンフランジは、機械加工されたソケットではなくパイプによって位置決めされるため、ボアはパイプの外径をクリアし、冷間でのスライドとフィレットの堆積を可能にするのに十分なクリアランスが必要です。1/2インチのスケジュール10Sパイプは肉厚約2.8mm、スケジュール80Sは5mm以上です。薄肉では、バーンアウトと、つま先で割れる凹状フィレットのリスクがあります。厚肉では、フランジはより多くの熱を吸収し、突合せ面が歪んでガスケットラインで漏れる可能性があります。どちらも材料の変数ではなく溶接の変数であるため、注文時にパイプスケジュールを指定する必要があります。
フランジデータ
| 呼び径 | DN15 / 1/2インチ |
| 規格 | ASME B16.5、クラス150 |
| タイプ | スリップオン、突合せ面付き |
| 材質 | Gr2 工業用純チタン または Gr7 Ti-0.2Pd |
| パイプ適合 | 1/2インチ シームレス、スケジュール10S～80S |
| 突合せ面 | 高さ2mm、要望によりセレーション加工または平滑 |
| 溶接 | ハブの内側と外側にフィレット溶接 |
| 試験 | PMI、寸法、要望により静水圧試験 |
| 証明書 | EN 10204 3.1ミル証明書 |
グレード2またはグレード7
グレード2は、海水、ブライン、塩素系冷却水、次亜塩素酸塩注入、食品グレードラインなど、ほとんどの用途に対応します。この場合、工業用純金属は不動態化してきれいに保たれます。グレード7は、塩酸などの還元酸や、グレード2がピッティングを開始する可能性のある高温塩化物サービスでのブレークダウンポテンシャルを高める0.12～0.25パーセントのパラジウムを追加します。DN15ラインではコスト差は小さいので、通常のケースではなく最悪のケースの化学反応に従って選択する必要があります。
クラス150は常温での定格です。ライン温度が上昇すると許容圧力が低下するため、高温の1/2インチ分岐にはヘッドライン番号ではなく定格表が必要です。チタンはステンレス鋼と比較して熱膨張率も低いため、加熱および冷却サイクルを通じてボルト荷重をより安定させます。
DN15 スリップオンの溶接
部品が小さいため、パスあたりの熱入力は大型フランジよりも重要です。フランジをパイプに直角にタッキングし、定規で面取りの振れを確認してから、内側フィレットを先に、外側フィレットを後に溶接し、引きがバランスが取れるように交互に側面を溶接します。突合せ面からアークを離します。ハブの後ろにチルリングまたは湿った布を置くと面が平坦に保たれ、最後のパスの後のゆっくりとした冷却は、空気冷却が厚いセクションに残す可能性のある硬く割れやすいゾーンを回避します。溶接後のピッキングは、熱着色で不動態皮膜を回復させます。
検査と梱包
各ロットはB16.5に対して寸法検査され、ハブ上で材料が特定され、熱番号にトレースされ、セレーションが損傷なく到着するように面が保護された合板ケースに梱包されます。フランジはサイズ、クラス、グレード、パイプスケジュールで引用され、ラインがユニットとして構築されている場合は、同じ出荷に適合するガスケットとボルトセットを追加できます。

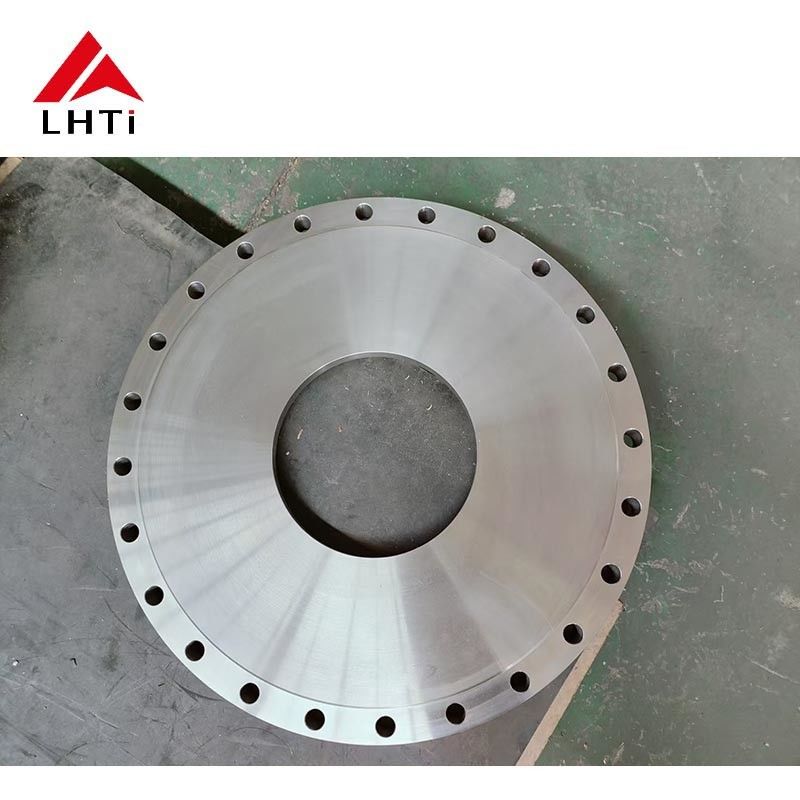

製品画像
